"난방을 쾌적하고 효율적으로 하는 방법"

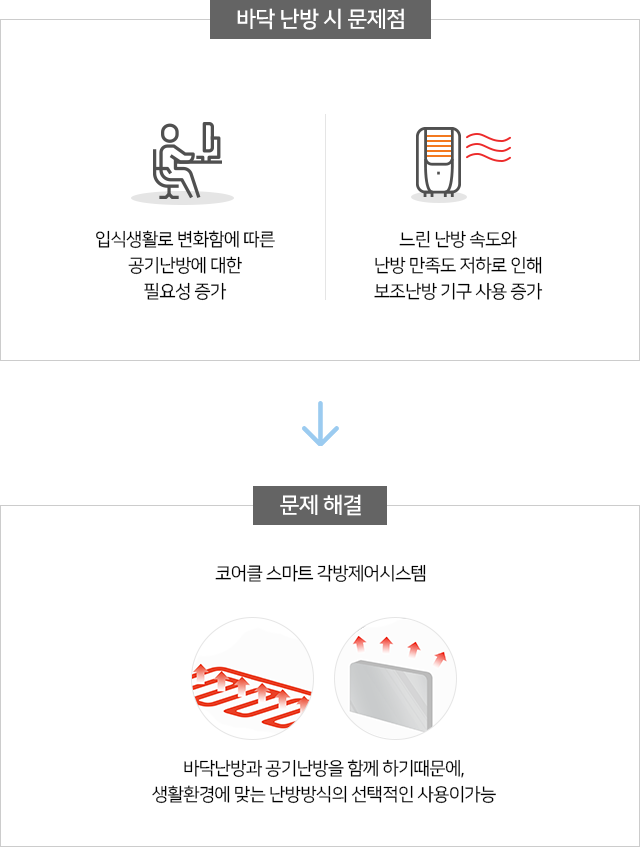

첨단 정보통신기술이 기존 산업 또는 신기술과 결합되어 우리의 삶을 혁신적으로 변화시키는 시대인 만큼 우리의 주거환경과 생활 패턴도 아주 다양해졌습니다. 하지만 현재의 난방방식은 수십년 동안 변화없이 획일화된 형태의 바닥난방 방식만을 선택해야 합니다. 난방만족도를 높이는 동시에 효율적인 난방을 하려면 다변화된 개인의 생활방식과 환경에 알맞은 난방방식을 선택하여 적용 할 수 있어야 합니다.


난방비 절감의 핵심은 난방을 하고자 하는 환경에 가장 적합한 난방 방법을 선택한 후 필요한 만큼만 난방을 하는 것입니다. 바로 코어클이 추구하는 "원하는 대로 원하는 만큼" 입니다. 코어클은 대류난방과 복사난방을 모두 사용 할 수 있어 어떠한 생활환경에도 최적화된 난방 방법을 선택할 수 있어 난방 만족도가 높고 손실 없이 필요한 만큼만 난방을 할 수 있어 난방비 절감 효과도 우수합니다.

코어클 스마트 난방 제어 시스템의

3가지 주요 기능


코어클 스마트 난방 제어 시스템의 3가지 주요 기능

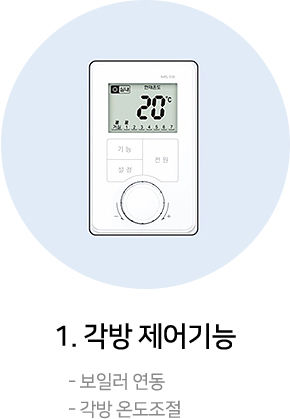

1. 각 방 제어 시스템 기능


각 방 제어 시스템이란 각 방에 설치된 컨트롤을 이용하여 원하는 공간만 난방을 할 수 있는 시스템으로써 신축되고 있는 대부분의 주택에 적용되는 보편화된 시스템입니다. 코어클은 각 방 제어 기능이 내장되어 있어 편리하게 사용 할 수 있으며 별도의 각 방 제어시스템을 설치할 필요가 없어 설비비용을 절감할 수 있습니다.

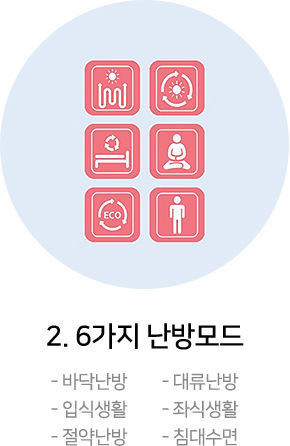

2. 6가지 난방모드

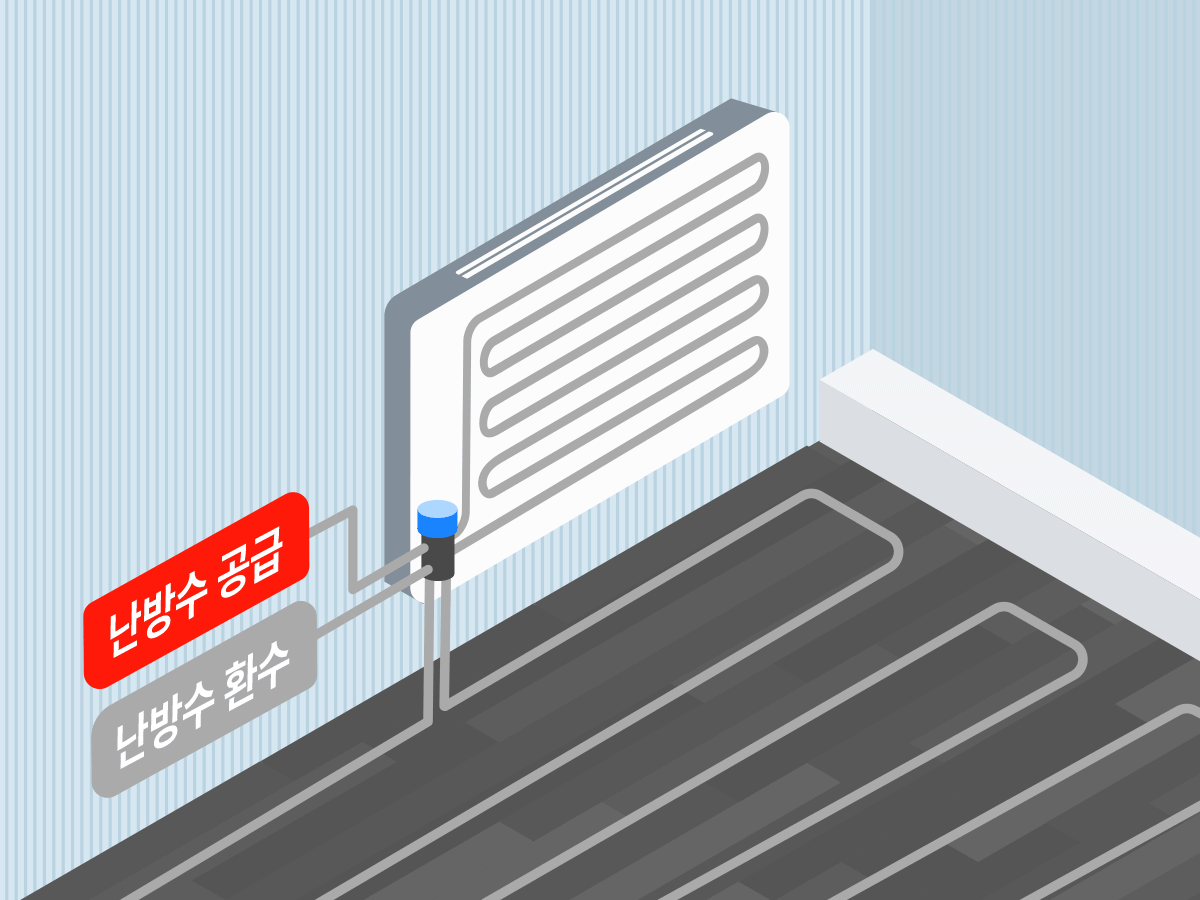

바닥난방모드


난방형태

바닥을 축열하여 공기를 간접적으로 데우는 전통적인 형태의 온돌난방 방식 입니다.


특장점

온기를 오랫동안 유지 하면서 쾌적한 난방을 할 수 있습니다.


난방환경

지속적인 난방과 외풍 없는 좌식생활 환경에 적합한 난방방법입니다.

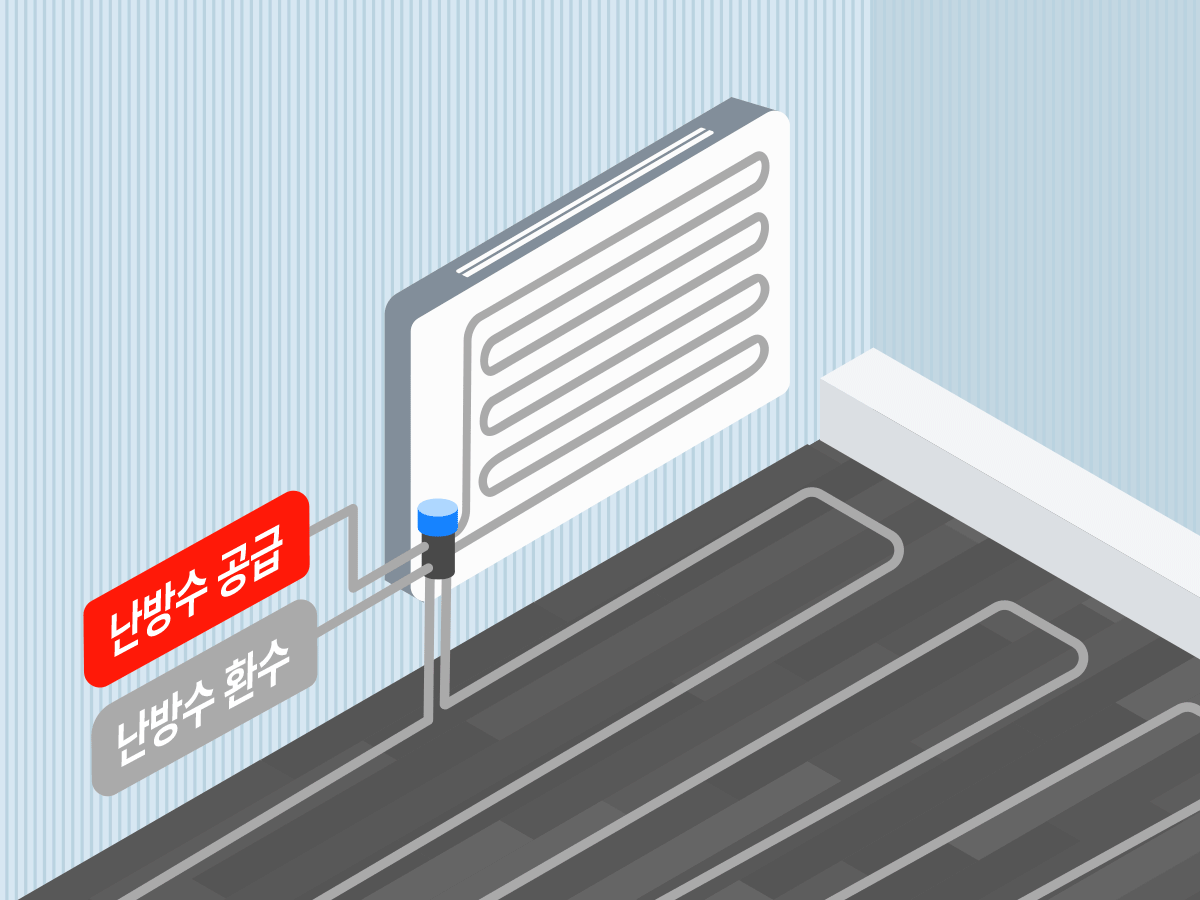

대류난방 모드


난방형태

대류난방은 팬코일에 난방수를 순환시켜 공기만 직접적으로 데우는 난방방식입니다.


특장점

난방속도가 빠르며 체감 난방 만족도가 높습니다.


난방환경

짧은 시간 동안 쾌속 난방에 적합한 난방 방법입니다.

입식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 대류난방을 한 후 환수된 중온 수로 2차 바닥난방도 동시에 하는 멀티난방 방식입니다.


특장점

대류난방을 우선하여 난방속도가 빠르고  동시에 바닥난방을 보조로 하기 때문에 대류난방만 하는 것 보다 온기가 유지가 잘 되고 바닥이 차 지않아 쾌적한 난방을 할 수 있습니다.


난방환경

입식생활의 비중이 높은 경우 적합한 난방 방법입니다.

좌식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 바닥난방을 한 후 환수된 중온수로 2차 대류난방도 동시에 하는 멀티난방 방식입니다.


특장점

바닥난방을 우선하여 바닥이 따뜻하고 온기 유지가 지속되며 동시에 대류난방을 보조로 하기 때문에 바닥난방만 하는 것 보다 난방 속도가 빠르며 체감 난방 만족도 또한 높습니다.


난방환경

좌식생활의 비중이 높은 경우 적합한 난방 방법입니다.

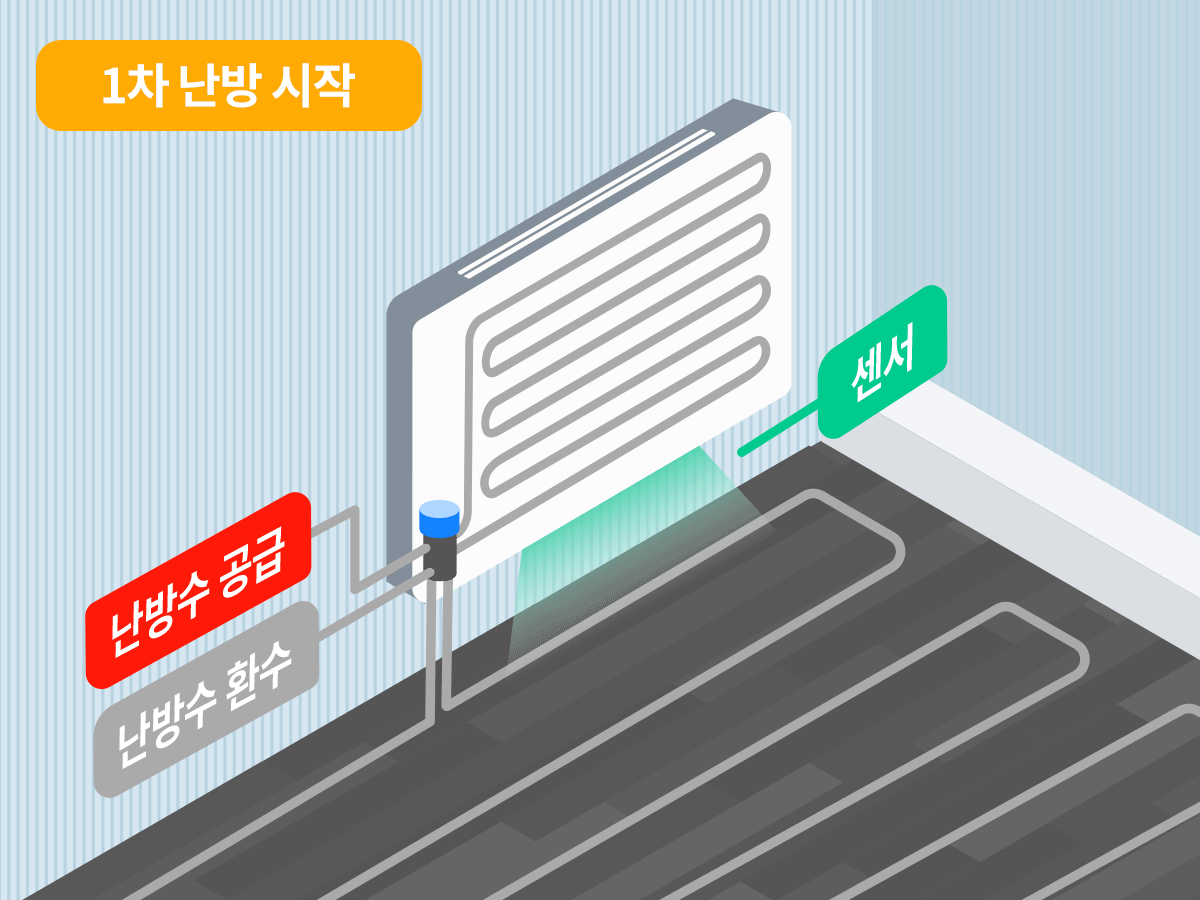

절약난방 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로 측정하여 바닥온도와 공기온도를 동일하게 맞춰주는 멀티난방 방식입니다.


특장점

바닥체의 과축열로 인한 난방비 손실을 막으면서 공기온도는 빠르게 올 릴 수 있습니다. 절약 난방을 위해 난방온도를 낮게 설정한 경우 바닥과 공기 중 한 쪽의 온도만 낮아서 불편한 문제를 해소 할 수 있습니다.


난방환경

지속적인 난방을 하면서 절약난방을 하는 경우 적합한 난방방법입니다.

침대수면 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로측정하 여 바닥의 축열은 최소화하고 공기온도는 높이는 멀티난방 방식입니다.


특장점

침대에서 수면하는 경우 바닥난방은 온기를 유지 할 수 있을 정도로만 최소화하고  대류난방은 원하는  공기온도로 쾌속난방을 하고 유지할 수 있도록하여 불필요한 바닥축열은 줄이고 공기온도는 높여 쾌적한 수면을 할 수 있습니다.


난방환경

침대에서 수면을 하는 경우 적합한 난방 방법입니다.

2. 6가지 난방모드


코어클의 난방모드는 대류난방과 복사난방을 모두 활용하여 어떠한 생활방식이나 환경에도

최적화된 난방을 선택하여 사용 할 수 있는 최첨단 난방 시스템입니다.

바닥난방모드


난방형태

바닥을 축열하여 공기를 간접적으로 데우는 전통적인 형태의 온돌난방 방식 입니다.


특장점

온기를 오랫동안 유지 하면서 쾌적한 난방을 할 수 있습니다.


난방환경

지속적인 난방과 외풍 없는 좌식생활 환경에 적합한 난방방법입니다.


대류난방 모드


난방형태

대류난방은 팬코일에 난방수를 순환시켜 공기만 직접적으로 데우는 난방방식입니다.


특장점

난방속도가 빠르며 체감 난방 만족도가 높습니다.


난방환경

짧은 시간 동안 쾌속 난방에 적합한 난방 방법입니다.


입식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 대류난방을 한 후 환수된 중온 수로 2차 바닥난방도 동시에 하는 멀티난방 방식입니다.


특장점

대류난방을 우선하여 난방속도가 빠르고  동시에 바닥난방을 보조로 하기 때문에 대류난방만 하는 것 보다 온기가 유지가 잘 되고 바닥이 차 지않아 쾌적한 난방을 할 수 있습니다.


난방환경

입식생활의 비중이 높은 경우 적합한 난방 방법입니다.


좌식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 바닥난방을 한 후 환수된 중온수로 2차 대류난방도 동시에 하는 멀티난방 방식입니다.


특장점

바닥난방을 우선하여 바닥이 따뜻하고 온기 유지가 지속되며 동시에 대류난방을 보조로 하기 때문에 바닥난방만 하는 것 보다 난방 속도가 빠르며 체감 난방 만족도 또한 높습니다.


난방환경

좌식생활의 비중이 높은 경우 적합한 난방 방법입니다.

절약난방 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로 측정하여 바닥온도와 공기온도를 동일하게 맞춰주는 멀티난방 방식입니다.


특장점

바닥체의 과축열로 인한 난방비 손실을 막으면서 공기온도는 빠르게 올 릴 수 있습니다. 절약 난방을 위해 난방온도를 낮게 설정한 경우 바닥과 공기 중 한 쪽의 온도만 낮아서 불편한 문제를 해소 할 수 있습니다.


난방환경

지속적인 난방을 하면서 절약난방을 하는 경우 적합한 난방방법입니다.


침대수면 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로측정하 여 바닥의 축열은 최소화하고 공기온도는 높이는 멀티난방 방식입니다.


특장점

침대에서 수면하는 경우 바닥난방은 온기를 유지 할 수 있을 정도로만 최소화하고  대류난방은 원하는  공기온도로 쾌속난방을 하고 유지할 수 있도록하여 불필요한 바닥축열은 줄이고 공기온도는 높여 쾌적한 수면을 할 수 있습니다.


난방환경

침대에서 수면을 하는 경우 적합한 난방 방법입니다.

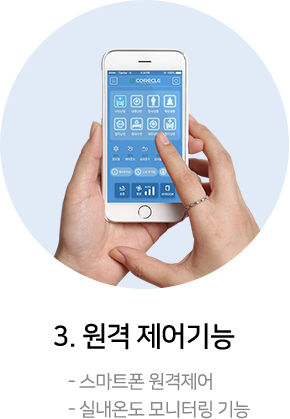

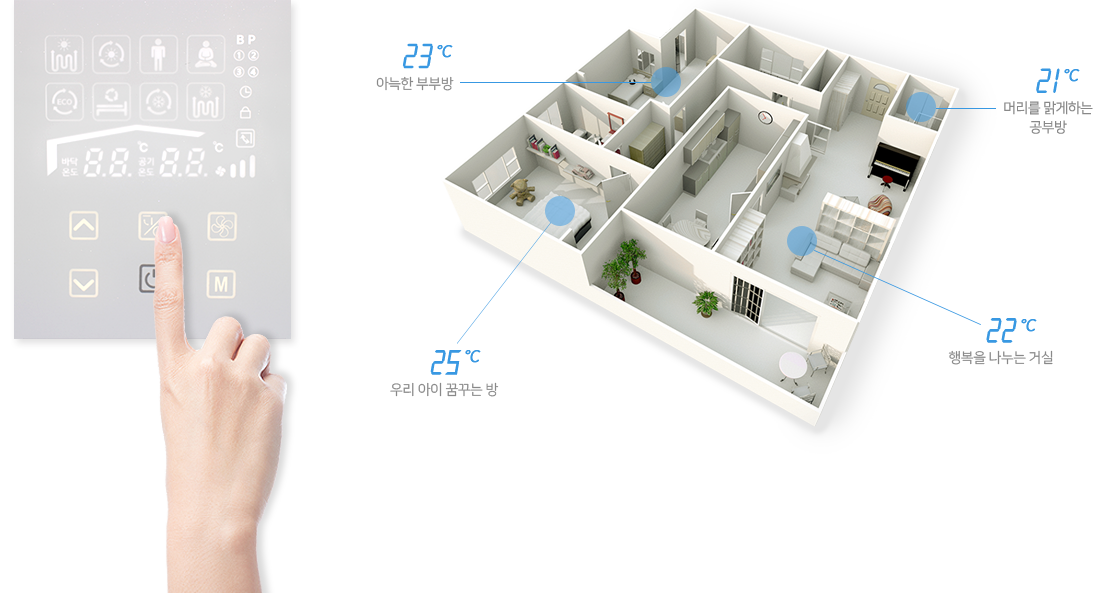

3. 스마트 원격제어


스마트폰을 이용해 원격으로 제어및 모니터링이 가능하며, 8가지 냉난방 모드에 관한 기능 및 사용방법을 확인할 수 있어 편리하게 이용 할 수 있습니다.

3. 스마트 원격제어


스마트폰을 이용해 원격으로 제어및 모니터링이 가능하며, 8가지 냉난방 모드에 관한 기능 및

사용방법을 확인할 수 있어 편리하게 이용 할 수 있습니다.

스마트 폰 어플을 이용한 원격 제어 영상


스마트폰을  이용한  예약기능



코어클 전용 어플리케이션을 이용하면 예약기능을 사용 할 수 있습니다.


매일 껐다 켰다 온도 조절하고 하기를 반복하는데 불편하기도 하며, 적절히 제어하지 못했을 때는 에너지 비용의 손실로 이어지기도 합니다.


나의 생활 환경과 생활 패턴에 따라 코어클 예약 기능을 이용하여 난방시간, 난방 모드, 난방온도를 설정하면 일주 내내 알아서 척척 제어를 해줍니다.

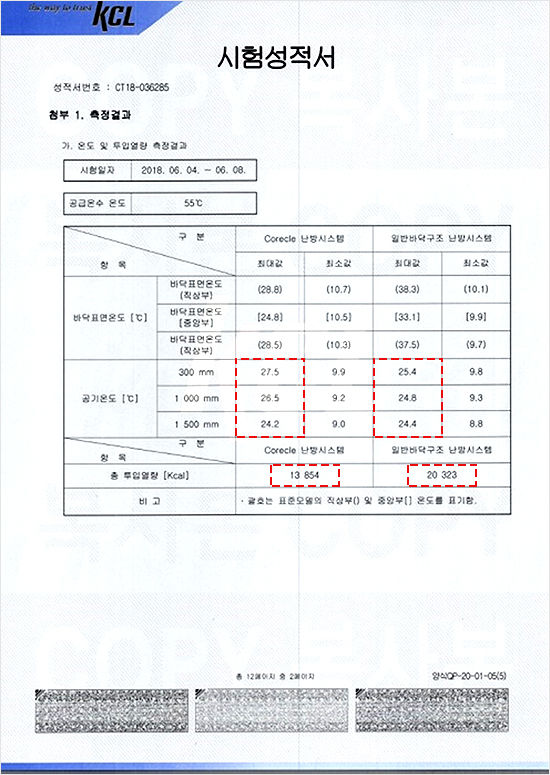

코어클의 난방비 절감 효과


산업통산자원부 국가 기술표준원 유관단체이며, 대한민국 최고의 시험·인증기관인

한국건설생활환경시험연구원(KCL)을 통해 난방효율 시험을 의뢰하여 그 결과를 받은 자료입니다.

  테스트 시간 : 60시간 연속


  난방수 온도 : 55℃ ( ±1.0 ℃ )


  테스트 환경 : 실외온도 5℃ ( ±0.5 ℃ )


  시험체 구성 : Corecle 난방시스템 1실 , 일반바닥구조 난방시스템 1실


  제어방식 : 설정온도 24 ℃도달 시 온수공급 중단, 18 ℃까지 하강 시 온수공급 반복

  난방효율 비교

시험 성적서에서 공기온도를 보면 코어클 시스템이 일반바닥난방 보다 1~2도 정도 더 높았음을 확인 할 수 있습니다. 즉, 동일 조건에서 코어클 시스템을 이용하면 실내온도를 좀 더 높게 유지 할 수 있다는 의미입니다.


그럼에도 불구하고 총 투입열량을 비교해보면 코어클 시스템이 일반바닥난방 대비 68%의 열량만 투입된 것을 확인 할 수 있습니다. 쉽게 말하자면 코어클 난방 시스템을 이용하면 일반 바닥난방을 하는 것 보다 최소 32% 난방비를 절감 할 수 있다는 의미입니다. 그리고 난방시간이 짧거나 난방 환경에 맞춰서 코어클의 6가지 난방모드를 잘 선택해서 이용하면 최대 50% 이상도 난방비 절감을 할 수 있습니다.


코어클 난방 시스템은 난방비를 절감하는 동시에 난방 만족도도 높일 수 있는 시스템임을 난방효율 시험 성적서를 통해서 확실하게 알 수 있습니다.

코어클의 난방비 절감 효과


산업통산자원부 국가 기술표준원 유관단체이며,

대한민국 최고의 시험·인증기관인

한국걸설생활환경시험연구원(KCL)을 통해 난방효율 시험을 의뢰하여 그 결과를 받은 자료입니다.

  테스트 시간 : 60시간 연속


  난방수 온도 : 55℃ ( ±1.0 ℃ )


  테스트 환경 : 실외온도 5℃ ( ±0.5 ℃ )


  시험체 구성 : Corecle 난방시스템 1실 , 일반바닥구조 난방시스템 1실


  제어방식 : 설정온도 24 ℃도달 시 온수공급 중단, 18 ℃까지 하강 시 온수공급 반복


  난방효율 비교

시험 성적서에서 공기온도를 보면 코어클 시스템이 일반바닥난방 보다 1~2도 정도 더 높았음을 확인 할 수 있습니다. 즉, 동일 조건에서 코어클 시스템을 이용하면 실내온도를 좀 더 높게 유지 할 수 있다는 의미입니다.


그럼에도 불구하고 총 투입열량을 비교해보면 코어클 시스템이 일반바닥난방 대비 68%의 열량만 투입된 것을 확인 할 수 있습니다. 쉽게 말하자면 코어클 난방 시스템을 이용하면 일반 바닥난방을 하는 것 보다 최소 32% 난방비를 절감 할 수 있다는 의미입니다. 그리고 난방시간이 짧거나 난방 환경에 맞춰서 코어클의 6가지 난방모드를 잘 선택해서 이용하면 최대 50% 이상도 난방비 절감을 할 수 있습니다.


코어클 난방 시스템은 난방비를 절감하는 동시에 난방 만족도도 높일 수 있는 시스템임을 난방효율 시험 성적서를 통해서 확실하게 알 수 있습니다.

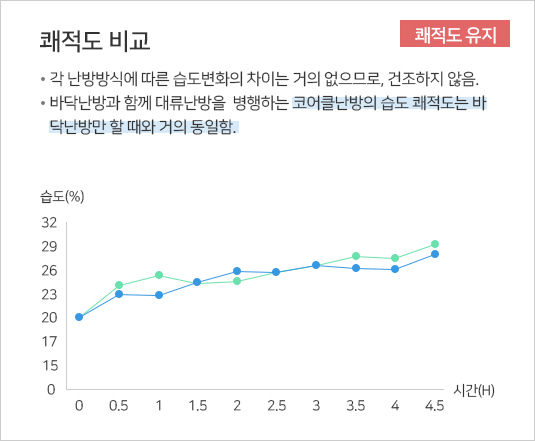

난방 만족도 상승 효과


시료 형태 : 29.7 ㎡ 원룸ᅵ시료 조건 : 동일한 구조 및 외부 환경ᅵ시료 수 : 습식바닥난방 1개, 멀티난방 1개


 바닥난방     코어클난방

건강한 난방


일반적인 스탠드형 에어컨이나 히터, 시스템에어컨은

인체에 직접 바람을 전하기때문에 냉난방 초기에 빠른 냉난방을

체감하는듯 하지만,건조하고 불쾌적함을 느끼게 되고

호흡기 질환 등 건강에도 문제를 일으킵니다.

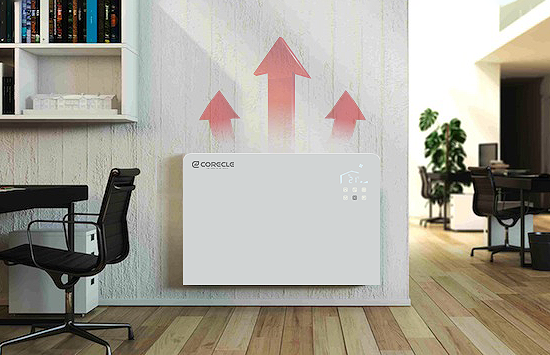

코어클은 벽걸이 형식으로 상부 토출형의 구조를 가지고 있습니다.

이는 온풍이 천정을 타고 순환하는 형태를 가지기 때문에 인체에 직접적으로

바람이 전해지지 않아 쾌적하고 건강하게 난방을 할 수 있습니다.


집이라는 공간은 삶의 휴식공간으로 가장 건강하고 쾌적한 공간이어야 합니다.

코어클 스마트 각방 제어시스템은 단순히 난방만 해주는 것이 아닌

가장 건강하고 쾌적한 공간이 되도록 해주며,


이와 같은 프리미엄 난방 시스템 적용은 건축물의 가치를 높여주기도 합니다.

A/S 원격관리시스템

일반적인 스탠드형 에어컨이나 히터, 시스템에어컨은

인체에 직접 바람을 전하기때문에 냉난방 초기에 빠른 냉난방을 체감하는듯 하지만,건조하고 불쾌적함을 느끼게 되고 호흡기 질환 등 건강에도 문제를 일으킵니다.


코어클은 벽걸이 형식으로 상부 토출형의 구조를 가지고 있습니다. 이는 온풍이 천정을 타고 순환하는 형태를 가지기 때문에 인체에 직접적으로 바람이 전해지지 않아 쾌적하고 건강하게 난방을 할 수 있습니다.


집이라는 공간은 삶의 휴식공간으로 가장 건강하고 쾌적한 공간이어야 합니다. 코어클 스마트 각방 제어시스템은 단순히 난방만 해주는 것이 아닌 가장 건강하고 쾌적한 공간이 되도록 해주며, 이와 같은 프리미엄 난방 시스템 적용은 건축물의 가치를 높여주기도 합니다.

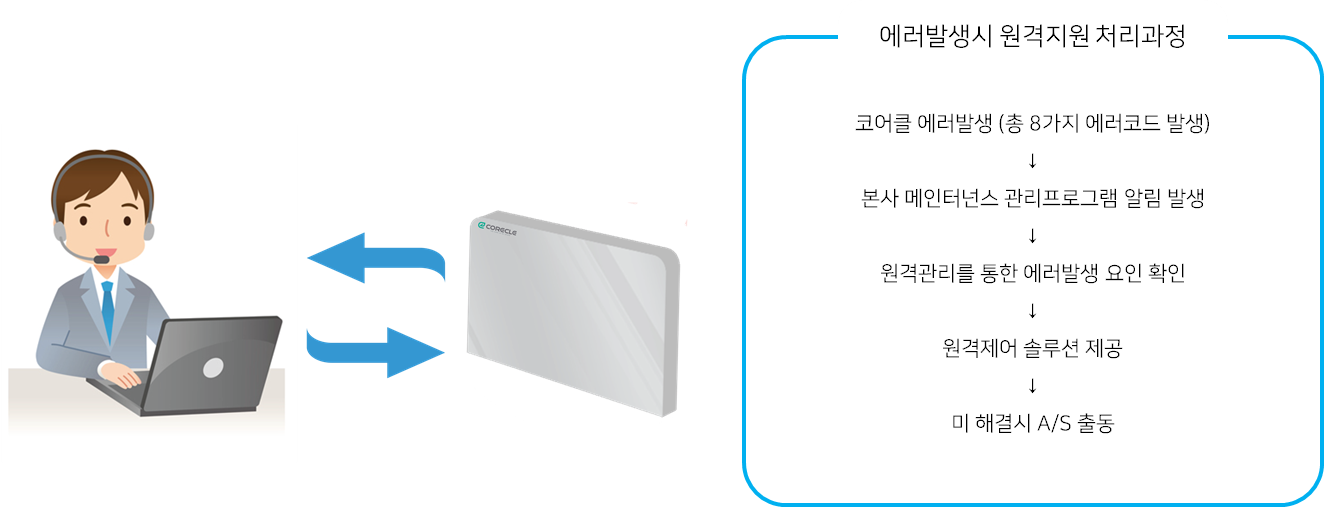

코어클은 원격관리 시스템을 도입하여, 코어클에 에러가 발생하면

본사 메인터넌스 관리 프로그램에 자동으로 알람이 발생하도록 하고 있습니다.

발생된 에러코드를 원격관리를 통하여 에어발생 요인을 확인하고

원격제어 솔루션 제공 및 A/S를 하고 있습니다.

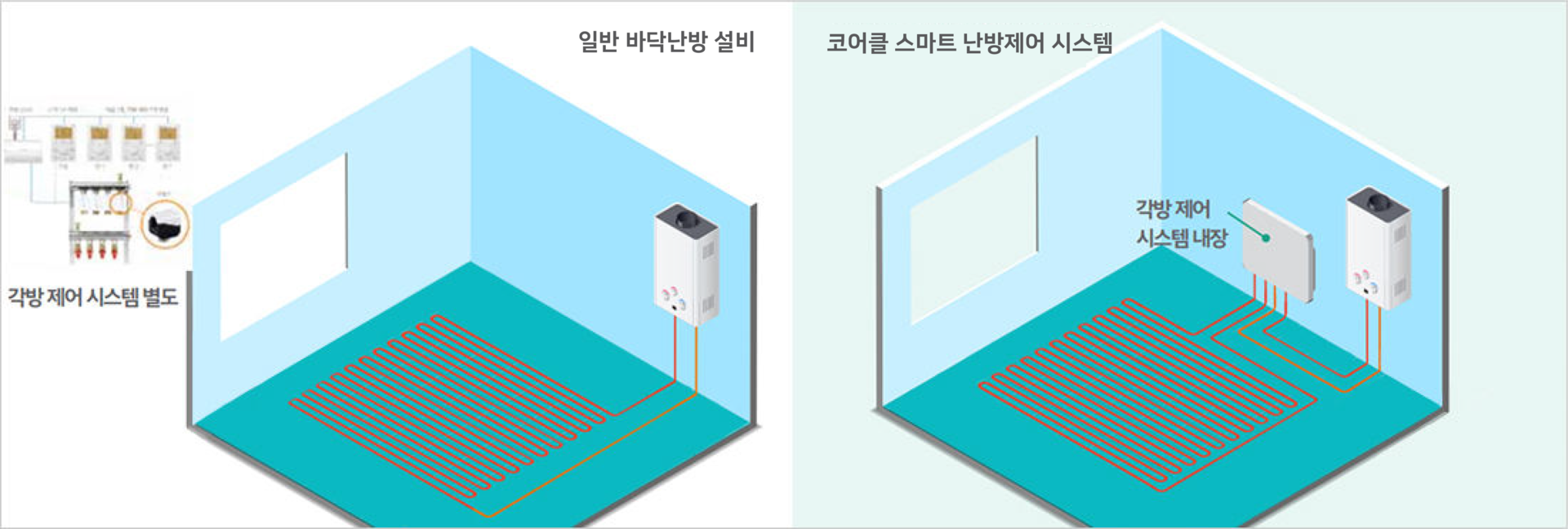

난방 기능 비교



일반 바닥난방 설비
코어클 스마트 난방제어 시스템
보일러연동
실내 온도에 따라 보일러를 켜고 끔
실내 온도에 따라 보일러를 켜고 끔
난방수제어
난방수 순환, 차단
난방수를 대류난방과 바닥난방에 원하는 대로 제어
난방방식
바닥난방
바닥난방 + 대류난방  (6가지 난방모드)
온도제어
실내온도
실내온도 + 바닥온도
난방수온도에 따른
 보일러 효율
70 ~ 80℃
(난방수 온도가 높아 보일러 효율 저하)
50~55℃
(난방수 온도가 낮아 보일러 효율 상승)

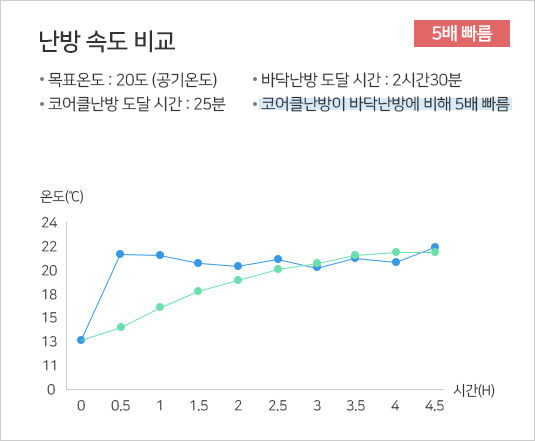

난방속도
-바닥난방 대비  약 5배 빠름
난방비용
-바닥난방 대비  30~40% 비용절감
스마트폰 원격제어
별도의 추가설치
원격제어 및 모니터링 기능 내장
각방제어시스템
별도의 추가설치
각방제어 시스템 내장



설비 방법

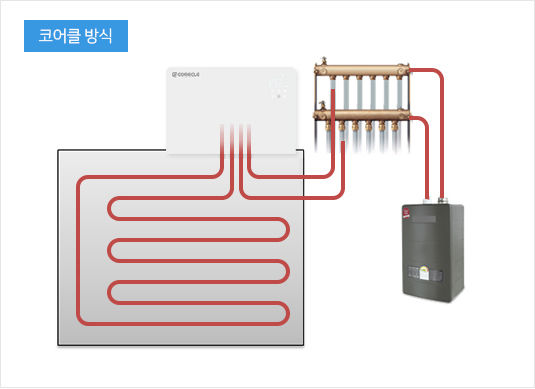

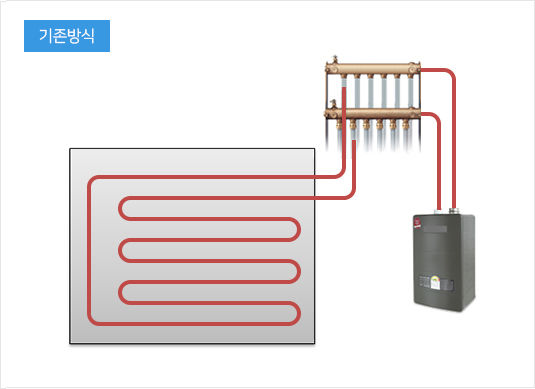

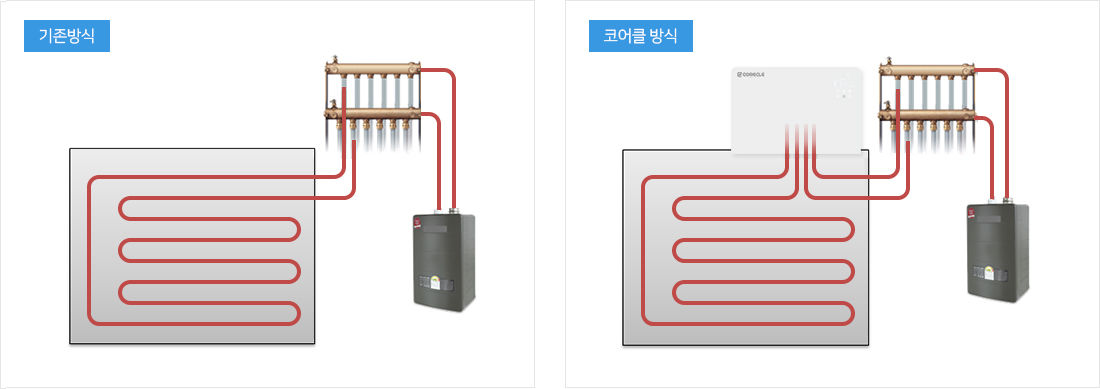

코어클의 설비와 설치는 간단합니다. 기존 바닥난방 설비는 각 방의 바닥난방 라인에 난방수 공급관과 환수관이 바로 연결되어 있는 형태이고,

코어클의 설비는 바닥난방 라인의 공급관 환수관과 난방수의 공급관 환수관이 각각 코어클에 연결된 형태입니다. 그 외 부분 기존 바닥난방 설비와 동일합니다.

코어클 설치는 코어클 전용 브라켓을 벽에 고정하여 코어클을 설치하고 각 배관을 연결한 후 전원과 보일러 제어용 신호선을 연결하면 설치가 완료됩니다.

정밀하고 완벽한 시공


코어클은 제품 설치시 계측장비를 이용하여 정확하고 정밀한 시공을 하고있습니다.

또한 설치 후에는 열화상 카메라를 사용하여 단열상태, 누수, 난방수의 흐름상태 등의 모든 부분을

면밀하게 점검하여 보다 완벽한 시공을 하고 있습니다.

수직,수평계측기인 레이저레벨기를 사용하여

코어클을 정확하게 설치 합니다.

히트펌프의 보온상태를 확인하여

실외에서의 열손실이 없도록 설치 합니다.

난방이 진행됨에 따라 난방수의 흐름상태와 코어클 내부의 누수를 확인하고 있습니다.

신재생에너지에 최적화된 시스템


현재 신재생에너지 산업이 빠르게 발전하고 있습니다. 코어클의 냉난방 시스템은 에너지 전달 능력이 높아 낮은 열량의 냉난방수를 이용하여도 충분히 냉난방이 가능하므로 공기열, 지열, 수열 등 신재생에너지를 이용한 냉난방 설비의 성능을 극대화 시킬 수있는 시스템으로 향후 건축물 에너지 절감을 위한 기술 적용에 최적화된 시스템입니다.

코어클의 품질 우수성


저소음

윈드 테크놀러지가 적용된 초저소음 크로스플로어 팬을 적용하여 건강하고 편안한생활을 누릴 수 있습니다.

높은 호환성

코어클의 실내온도 조절 컨트롤은 보일러 또는히트펌프를 ON/OFF 제어 할 수 있으며, 간단한접점 제어를 이용하기 때문에 다양한 냉난방장치와 호환성 또한 높습니다.

울트라 슬림

모던하고 깔끔한 디자인의 코어클은 두께130mm의 울트라 슬림 설계로 개발되어어떠한 공간에 설치되하여도 잘 어울리며공간 또한 절약 할 수 있습니다.

BLDC 팬 모터

브러쉬리스 팬 모터가 적용되어 조용하고효율은 높으며, 전력 사용량은 낮습니다.

글라스 패널

강철판 위에 3mm 강화 유리 패널로 전면을마감하여 고습스러우며 스크레치, 변색 없이깨끗함을 유지 할 수 있습니다.

고효율 핀 코일

Hydrophilic coating이 되어 있는 구리 튜브알루미늄 핀 코일은 효율이 높으며,내구성이 좋습니다.


신재생에너지에 최적화된 시스템


현재 신재생에너지 산업이 빠르게 발전하고 있습니다. 코어클의 냉난방 시스템은 에너지 전달 능력이 높아 낮은 열량의 냉난방수를

이용하여도 충분히 냉난방이 가능하므로 공기열, 지열, 수열 등 신재생에너지를 이용한 냉난방 설비의 성능을

극대화 시킬 수있는 시스템으로 향후 건축물 에너지 절감을 위한 기술 적용에 최적화된 시스템입니다.


코어클의 품질 우수성


저소음

윈드 테크놀러지가 적용된 초저소음 크로스플로어 팬을 적용하여 건강하고 편안한생활을 누릴 수 있습니다.

높은 호환성

코어클의 실내온도 조절 컨트롤은 보일러 또는히트펌프를 ON/OFF 제어 할 수 있으며, 간단한접점 제어를 이용하기 때문에 다양한 냉난방장치와 호환성 또한 높습니다.

울트라 슬림

모던하고 깔끔한 디자인의 코어클은 두께130mm의 울트라 슬림 설계로 개발되어어떠한 공간에 설치되하여도 잘 어울리며공간 또한 절약 할 수 있습니다.

BLDC 팬 모터

브러쉬리스 팬 모터가 적용되어 조용하고효율은 높으며, 전력 사용량은 낮습니다.

글라스 패널

강철판 위에 3mm 강화 유리 패널로 전면을마감하여 고습스러우며 스크레치, 변색 없이깨끗함을 유지 할 수 있습니다.

고효율 핀 코일

Hydrophilic coating이 되어 있는 구리 튜브알루미늄 핀 코일은 효율이 높으며,내구성이 좋습니다.


멀티 플레이어 코어클 LINE UP


Model
단위
CMS01-70
CMS01-90
CMS01-110
CMS01-130
CMS01-150
난방 면적평 / m²5 / 178 / 2712 / 4016 / 5320 / 66
냉방 면적평 / m²
3 / 106 / 209 / 3012 / 4016 / 53
난방능력-A
W
2100
3900
5500
6200
8100
Kcal
1806
3354
4730
5532
6966
난방능력-B
W
1250
2300
3300
3800
4900
Kcal
1075
1978
2836
3268
4214
유량
l/h
160
310
430
520
650
수압강하
kpa
12
16
35
37
40
풍량
m3/h
160
320
460
520
650
최고소음
dB(A)
40
44
46
47
48
최저소음
dB(A)
24
27
28
29
30
전원
V/Hz
단상 110~240v, 60H
중량
kg
20
24
27
31
36
소비전력
W
15
20
25
32
40
배관입출구
inch
3/4(20A)
드레인
mm
16
본체치수
mm
700/130/670
900/130/670
1100/130/670
1300/130/670
1500/130/670
포장치수
mm
740/180/730
940/180/730
1140/180/730
1340/180/730
1540/180/730
A-난방능력조건 : 실내공기 (DB/WB) : 20℃ / 입구수 온도 : 70℃
B-난방능력조건 : 실내공기 (DB/WB) : 20℃ / 입구수 온도 : 50℃

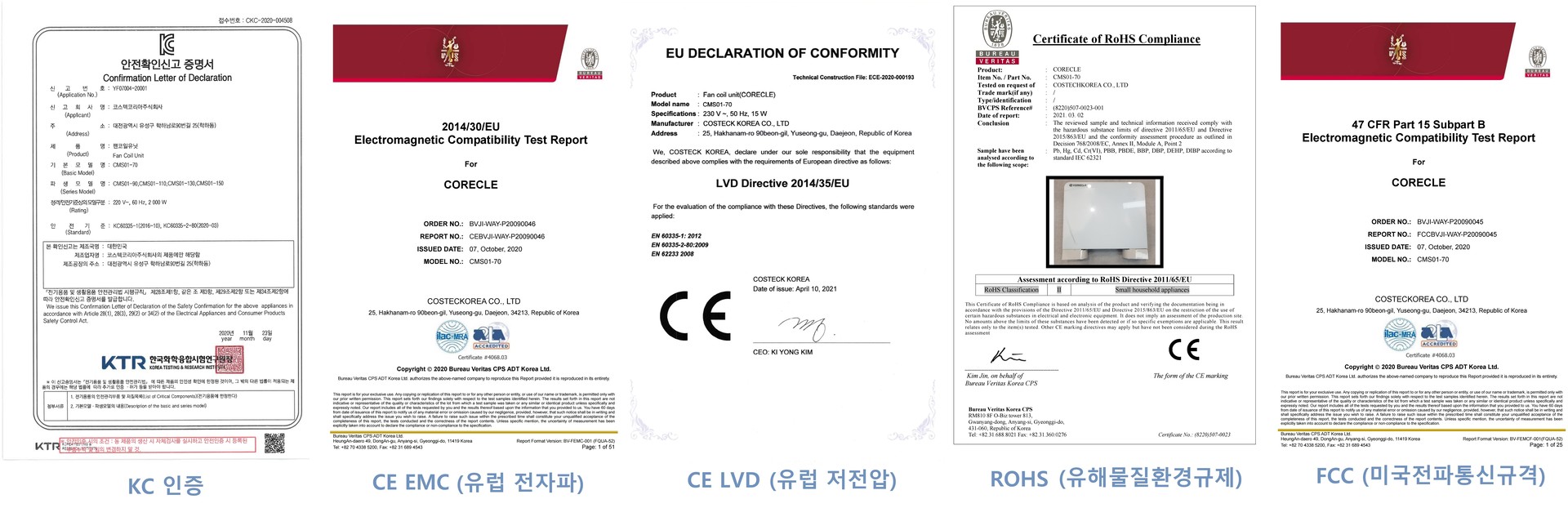

품질 인증서



코어클 냉난방시스템은 일반 냉난방 시스템과 비교 할 수 없는 프리미엄 냉난방 시스템으로 그 기능과 효과를 확인하시려면 실제 냉난방 효과를 체험하고 느껴보는 것이 가장 좋습니다.



본사에 준비된 테스트룸에서 실제 코어클의 냉난방 효과를 체험하기를 권장 드리고 있으나 방문이 어려우신 고객님을 위해 당사에서는 코어클 냉난방시스템을 체험 할 수 있는 이동식 체험 차량을 가지고 고객님이 계신 곳으로 찾아 뵙는 서비스를 하고 있습니다.
