코어클 하이브리드 냉난방 시스템 설명 영상

효율적인 냉난방 에너지 생산


최근 효율적인 냉난방 에너지 생산을 위해서 공기열, 지열, 폐수열, 태양열 등의 무한의 자연 에너지를 활용하여 난방수와 냉각수를 생산하는 히트펌프 보일러가 많이 보급이 되고 있습니다.


당사의 인버터 공기열 히트펌프는 일반적인 기름 또는 가스보일러에 비해 절반도 안되는 비용으로 열원을 만들어내는 신재생 에너지 활용장치 입니다.


소비전력 2.5kw로 일반 주택의 전력에 적용하기에 최적화 되어있으며인버터 방식을 사용하여 에너지 절감이 뛰어나고 설치가 간단합니다.겨울철에는 50~55도 정도의 난방수를 생산하여 난방을 할 수 있고여름철에는 7~10도 정도의 저온 냉각수를 생산하여 냉방을 할 수 있으므로냉난방을 한 번에 해결 할 수 있습니다.


하이브리드 자동차가 연료와 전기를 함께 이용하여 효율적으로 작동 하듯이 코어클 하이브리드 냉난방시스템도 전기를 이용하는 공기열 히트펌프와 기존의 기름 또는 가스보일러를 함께 이용하면서 효율적으로 배분하여 운영해 일반 가정에서도 전기요금 걱정 없이 히트펌프를 사용 할 수 있는 효율적인시스템 입니다.

효율적인 난방 에너지 활용

코어클은 바닥난방도 하고

대류 난방도 하는 멀티 플레이어

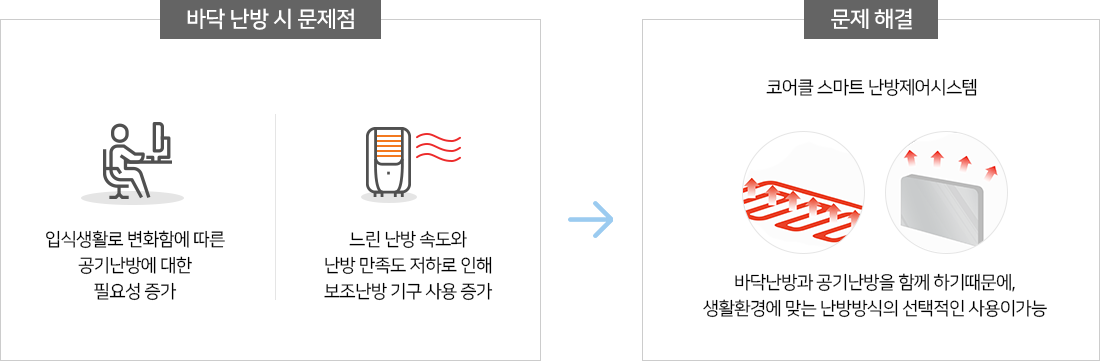

열원을 효율적으로 생산하는 기술은 이미 오랜 시간 발전을 거듭하여 히트펌 프보일러와 일반 보일러 등 효율은 높아졌습니다. 하지만 실내에서 열원과 냉원을 활용하는 기술은 수십년 간 변함없이 난방은 바닥난방으로 냉방은 대류냉방으로만 하는 획일화된 형태로 사용하고 있습니다.


이상적인 냉난방 시스템을 구성하기 위해서는 냉난방 에너지를 효율적으로 생산하는 시스템과 함께 냉난방 에너지를 효율적으로 활용 할 수 있는 시스템이 꼭 필요하며 더 중요합니다.


코어클 하이브리드 난방 시스템은 효율적으로 생산한 열원을 가장 합리적으로 활용 할 수 있는 시스템입니다. 기존의 바닥만 난방하는 1차적인 방식과는 달리 난방수를 이용하여 바닥난방과 대류난방을 모두 사용 할 수 있는 복합 난방 시스템으로 성격이 반대인 두 난방방식의 단점은 없애고 장점만 극대화 시킨 혁신적인 난방시스템입니다.


코어클의 난방모드는 대류난방과 복사난방을 조합한 6가지 다양한 난방모드를 제공하여 어떠한 생활방식이나 환경에도 최적화된 난방을 선택하여 사용 할 수 있는 최첨단 난방 시스템입니다.


코어클 난방 시스템 자세히 보기  >

효율적인 냉방 에너지 활용

코어클은 대류냉방도 하고

복사냉방도 하는 프리미엄 냉방 시스템

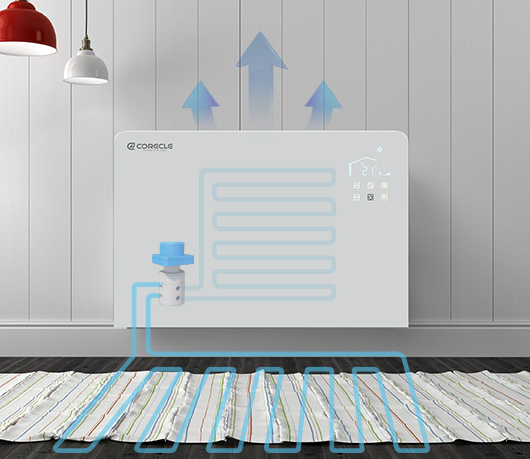

코어클의 하이브리드 냉난방 시스템은 일반적인 에어컨과 같이 대류냉방도 가능하지만,  바닥에 냉각수를 순환시켜 복사식 냉방도 할 수 있습니다.

겨울철에 바닥에 난방수로 난방하듯 여름철에 바닥에 냉각수로 냉방을 하는 방식이 복사냉방입니다.

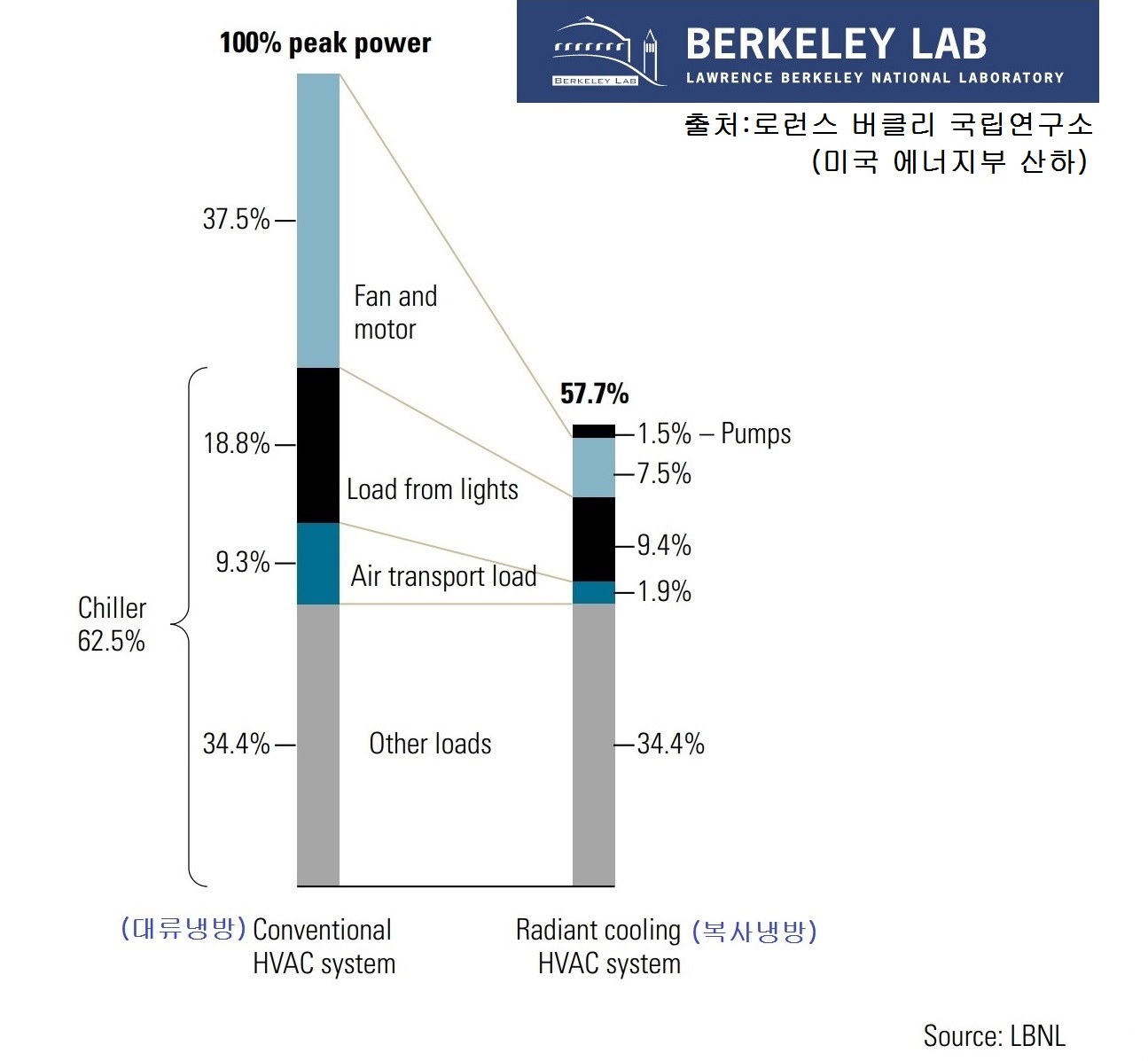

미 에너지부의 발표에 따르면 복사냉방 시스템은 여러가지 냉방 시스템 중 가장 진보된 형태의 냉방시스템으로, 일반에어컨(HVAC) 대비 42.8%의 에너지 절감 효과가 있어 가장 우수한 냉방시스템이라고 발표했습니다. 미국공조냉동공학회 (ASHRAE)  에서는 복사냉방이 높은 쾌적도을 가지고 있어 가장 건강한 냉방을 할 수 있다고 합니다.

코어클은 7~10 정도의 저온 냉각수를 이용하여 일반 에어컨과 같이 대류냉방도 할 수있고 복사냉방(바닥냉방)도 할 수 있는 수냉식 냉방시스템 입니다. 복사냉방 시 찬 바람 없이 냉방을 하기 때문에 실내의 쾌적감은 가을 날씨 또는 동굴과 거의 흡사하며 눈과 호흡기가 건조해지지 않기 때문에 건강한 냉방을 할 수 있습니다.


이와 같이 복사냉방은 쾌적도가 높고 에너지 절감 효과가 우수하여 국내에는 LH진주신사옥, 포스코 그린빌딩, 춘천NH지식정보 센터등에 적용되있습니다. 이렇게 장점이많은 데도 불구하고 복사냉방이 잘 알려져 있지않은 이유는 기존의 복사냉방 시스템은 제습장치와 환기장치, 온습도센서, 제어장치 등의 설비가 복잡하고 별도의 기계실이필요한데다 수입 시스템에 의존하고 있어 시설 비용이 아주 높아 일반주택에는 적용하기 어려웠기 때문입니다.


코어클 냉방 시스템은 기존의 바닥난방 설비를 그대로 활용하기 때문에 설비가 간단하며, 독자 개발하여 완전 국산화 된 시스템을 사용하여 경제적인 비용으로 일반 주택에도 복사냉방을 쉽게 적용 할 수 있게 되었습니다. 또한 일반 에어컨과 같이 대류냉방만 운용 할 수 도 있기 때문에 기존의 수입 복사냉방시스템의 단점을 완벽히 해소하였습니다.


코어클 냉방 시스템 자세히 보기  >

쾌적하고 효율적인 난방 에너지 활용

코어클은 바닥난방도 하고

대류 난방도 하는 멀티 플레이어


열원을 효율적으로 생산하는 기술은 이미 오랜 시간 발전을 거듭하여 히트펌 프보일러와 일반 보일러 등 효율은 높아졌습니다. 하지만 실내에서 열원과 냉원을 활용하는 기술은 수십년 간 변함없이 난방은 바닥난방으로 냉방은 대류냉방으로만 하는 획일화된 형태로 사용하고 있습니다.


이상적인 냉난방 시스템을 구성하기 위해서는 냉난방 에너지를 효율적으로 생산하는 시스템과 함께 냉난방 에너지를 효율적으로 활용 할 수 있는 시스템이 꼭 필요하며 더 중요합니다.


코어클 하이브리드 난방 시스템은 효율적으로 생산한 열원을 가장 합리적으로 활용 할 수 있는 시스템입니다. 기존의 바닥만 난방하는 1차적인 방식과는 달리 난방수를 이용하여 바닥난방과 대류난방을 모두 사용 할 수 있는 복합 난방 시스템으로 성격이 반대인 두 난방방식의 단점은 없애고 장점만 극대화 시킨 혁신적인 난방시스템입니다.


코어클의 난방모드는 대류난방과 복사난방을 조합한 6가지 다양한 난방모드를 제공하여 어떠한 생활방식이나 환경에도 최적화된 난방을 선택하여 사용 할 수 있는 최첨단 난방 시스템입니다.


코어클 난방 시스템 자세히 보기 클릭!!

쾌적하고 효율적인 냉방 에너지 활용

코어클은 대류냉방도하고

복사냉방도 하는 프리미엄 냉방 시스템


코어클의 하이브리드 냉난방 시스템은 일반적인 에어컨과 같이 대류냉방도 가능하지만,  바닥에 냉각수를 순환시켜 복사식 냉방도 할 수 있습니다.

겨울철에 바닥에 난방수로 난방하듯 여름철에 바닥에 냉각수로 냉방을 하는방식이 복사냉방입니다.


미 에너지부의   발표에 따르면 복사냉방 시스템은 여러가지 냉방 시스템 중 가장 진보된 형태의 냉방시스템으로, 일반에어컨(HVAC) 대비 42.8%의

에너지 절감 효과가 있어 가장 우수한 냉방시스템이라고 발표했습니다.

미국공조냉동공학회 (ASHRAE)    에서는 복사냉방이 높은 쾌적도를 가지고 있어 가장 건강한 냉방을 할 수 있다고 합니다.



코어클은 7~10 정도의 저온 냉각수를 이용하여 일반 에어컨과 같이 대류냉방도 할 수있고 복사냉방(바닥냉방)도 할 수 있는 수냉식 냉방시스템 입니다. 복사냉방 시 찬 바람 없이 냉방을 하기 때문에 실내의 쾌적감은 가을 날씨 또는 동굴과 거의 흡사하며 눈과 호흡기가 건조해지지 않기 때문에 건강한 냉방을 할 수 있습니다.


이와 같이 복사냉방은 쾌적도가 높고 에너지 절감 효과가 우수하여 국내에는 LH진주신사옥, 포스코 그린빌딩, 춘천NH지식정보 센터등에 적용되있습니다. 이렇게 장점이많은 데도 불구하고 복사냉방이 잘 알려져 있지않은 이유는 기존의 복사냉방 시스템은 제습장치와 환기장치, 온습도센서, 제어장치 등의 설비가 복잡하고 별도의 기계실이필요한데다 수입 시스템에 의존하고 있어 시설 비용이 아주 높아 일반주택에는 적용하기 어려웠기 때문입니다.


코어클 냉방 시스템은 기존의 바닥난방 설비를 그대로 활용하기 때문에 설비가 간단하며, 독자 개발하여 완전 국산화 된 시스템을 사용하여 경제적인 비용으로 일반 주택에도 복사냉방을 쉽게 적용 할 수 있게 되었습니다. 또한 일반 에어컨과 같이 대류냉방만 운용 할 수 도 있기 때문에 기존의 수입 복사냉방시스템의 단점을 완벽히 해소하였습니다.



코어클 냉방 시스템 자세히 보기 클릭!!

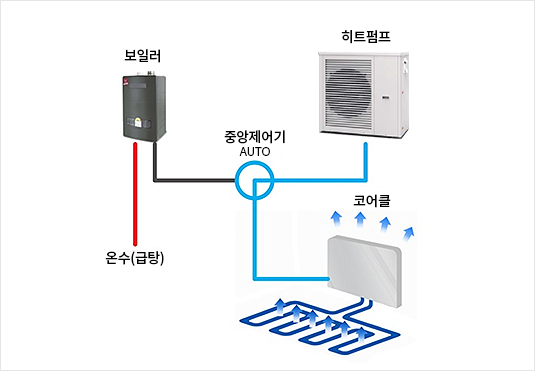

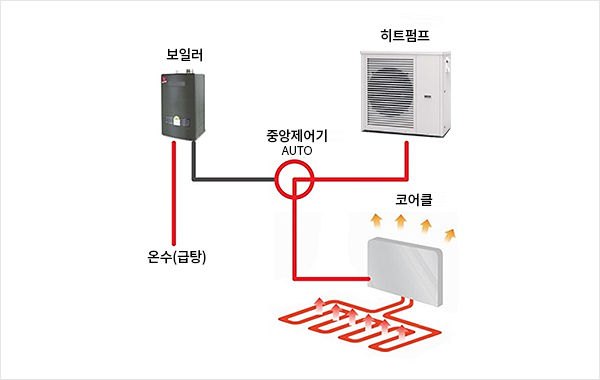

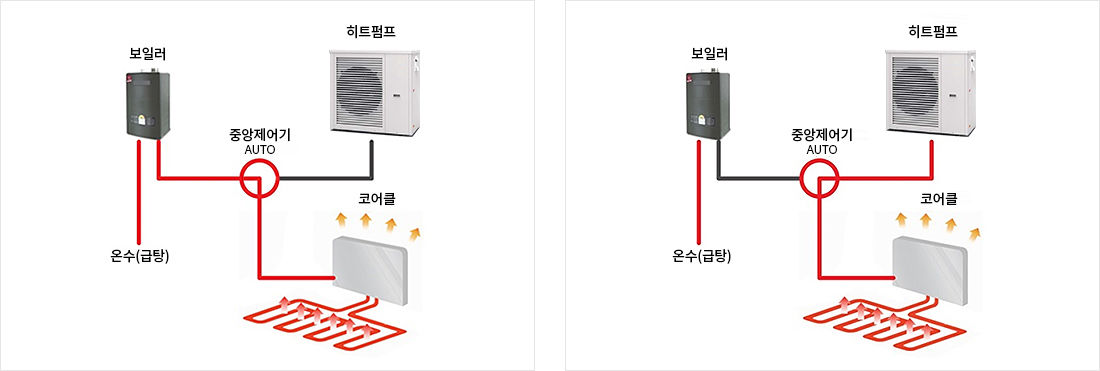

코어클 하이브리드 냉난방

시스템 구성도


보일러 연결 난방

난방비 절감율 30~40%

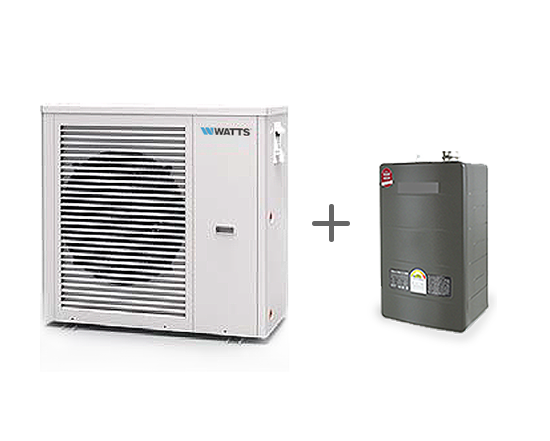

공기열 히트펌프 연결 난방

난방비 절감율 50~70%

연료와 전기를 효율성 있게 운용하는 하이브리드 자동차와 같이 코어클 하이브리드 냉난방 시스템은 일반 보일러와 공기열 히트펌프를 연동하여 효율성을 극대화하여 사용합니다.

공기열 히트펌프는 일반 보일러에 비해 50~70%의 에너지 절감율을 가지기 때문에 경제적인 난방 에너지 공급 시스템입니다.


난방 시에는 공기열 히트펌프를 메인으로 사용하여 난방을 유지하고, 보일러는 실외 기온이 낮아 공기열이 부족 할 때 보조난방으로활용하도록 구성합니다.

이러한 시스템을 코어클 중앙제어기를 통하여 실외온도에 따라 자동으로 보일러 또는 히트펌프 중 효율이 좋은 장치를 자동으로 선택하여 제어합니다.

각방에서 난방을 시작하면 코어클 중앙제어기를 통하여 히트펌프 혹은 보일러를 가동시킵니다.

많은 열량을 필요로 하는 온수(급탕)은 기존 보일러를 사용하기 때문에 공기열 히트펌프 사용에 따른 전력량을 줄여줘서 일반 가정에서도 전기요금에 대한부담이 없이 사용이 가능합니다.


공기열 히트펌프 자세히보기 >

공기열 히트펌프 연결 냉방

냉방비 절감율 30 ~ 40%

냉방시에는 히트펌프에서 생산한 10도 미만의 차가운 냉각수를 기존 바닥난방 설비에그대로 활용하여 냉각수를 공급합니다.

공급된 냉각수를 이용하여 각방에 설치된코어클에서 대류냉방과 멀티냉방(바닥복사냉방70%+대류냉방30%)을 필요에 따라선택하여 사용 할 수 있습니다.


이러한 시스템을 코어클 중앙제어기를 통하여 자동으로 제어하며, 각방에서 냉방을시작하면 코어클 중앙제어기를 통하여 히트펌프를 가동시킵니다.

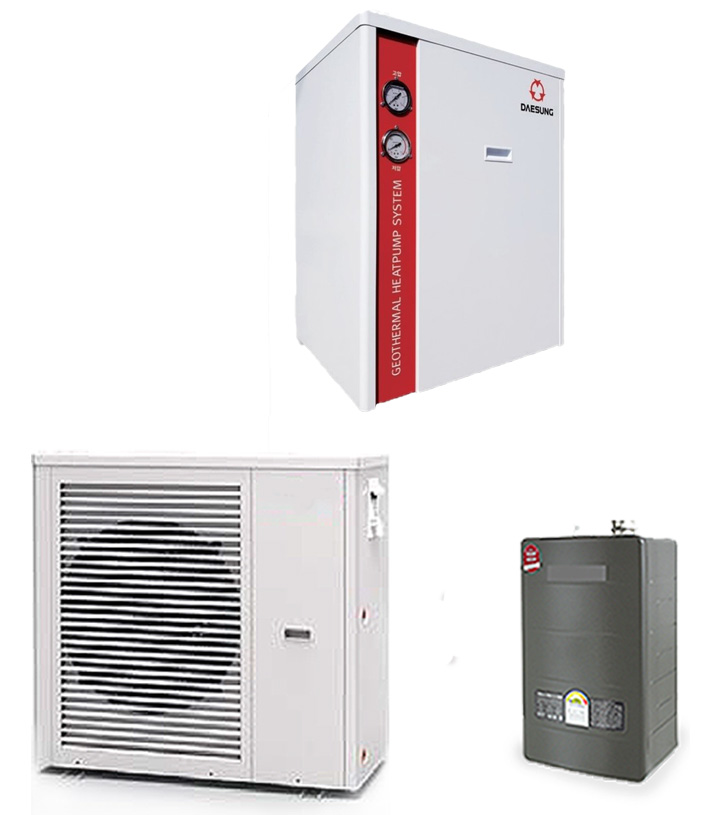

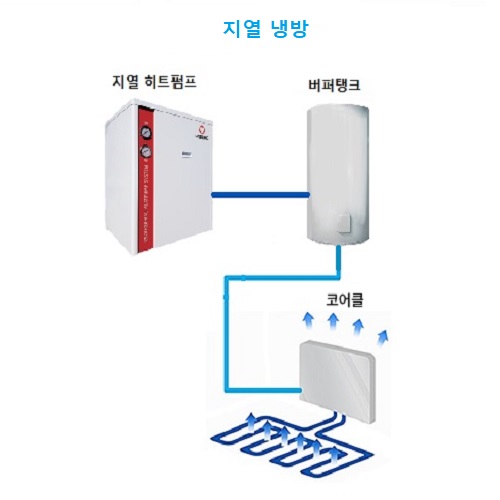

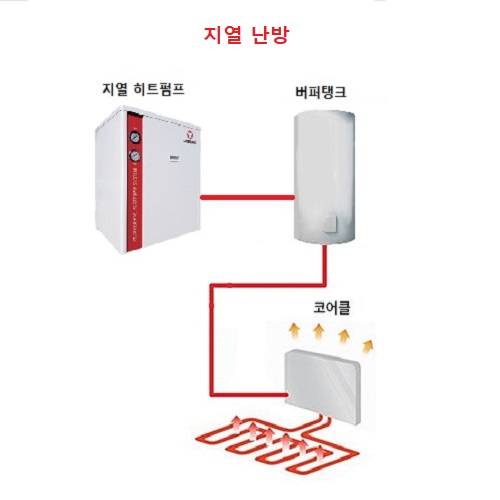

지열 냉난방 시스템도

 난방비 절감율 60 ~ 80%

 냉방비 절감율 60 ~ 80%

지열히트펌프는 토양, 지하수, 지표수가 가진 열에너지를 지열이라고 하며 이러한 지열을 흡수(열교환)하여 필요 수요처로 열에너지를 공급하여 냉난방하는 열원기기 입니다. 에너지원의 신뢰성이 높고 안정적이며 낮은 유지비용의 고효율장치 입니다.

특히, 겨울철 기온이 낮은 지역에서도 안정적인 효율을 발휘하기 때문에 추운 지방에 적합하며, 풍부하고 안정적인 에너지 공급이 가능하므로 50평 이상의 큰 평수의 주택에서 냉난방비 걱정 없이 사용 할 수 있는 장점이 있습니다.  단독주택 적용 시 1,000만원 이상의 정부 보조금을 받을 수 있어 합리적인 비용을 설치 할 수 있으며, 누진세가 적용되지 않는 지열 전용 일반용(갑) 저압 전력을 전용으로 사용 할 수 있어 큰 이점이 있습니다.

코어클 하이브리드 냉난방 시스템 설명 영상


코어클 공기열  냉난방 시스템 구성도


보일러 연결 난방

공기열 히트펌프 연결 난방

난방비 절감율 30~40%

난방비 절감율 50~70%

연료와 전기를 효율성 있게 운용하는 하이브리드 자동차와 같이 코어클 하이브리드 냉난방 시스템은

일반 보일러와 공기열 히트펌프를 연동하여 효율성을 극대화하여 사용합니다.

공기열 히트펌프는 일반 보일러에 비해 50~70%의 에너지 절감율을 가지기 때문에 경제적인 난방 에너지 공급 시스템입니다.


난방 시에는 공기열 히트펌프를 메인으로 사용하여 난방을 유지하고, 보일러는 실외 기온이 낮아 공기열이 부족 할 때 보조난방으로활용하도록 구성합니다.

이러한 시스템을 코어클 중앙제어기를 통하여 실외온도에 따라 자동으로 보일러 또는 히트펌프 중 효율이 좋은 장치를 자동으로 선택하여 제어합니다.

각방에서 난방을 시작하면 코어클 중앙제어기를 통하여 히트펌프 혹은 보일러를 가동시킵니다.

많은 열량을 필요로 하는 온수(급탕)은 기존 보일러를 사용하기 때문에 공기열 히트펌프 사용에 따른 전력량을 줄여줘서 일반 가정에서도

전기요금에 대한부담이 없이 사용이 가능합니다.


공기열 히트펌프 자세히보기 >

공기열 히트펌프 연결 냉방

냉방시에는 히트펌프에서 생산한 10도 미만의 차가운 냉각수를

기존 바닥난방 설비에그대로 활용하여 냉각수를 공급합니다.

공급된 냉각수를 이용하여 각방에 설치된코어클에서 대류냉방과

멀티냉방(바닥복사냉방70%+대류냉방30%)을 필요에 따라선택하여

사용 할 수 있습니다.


이러한 시스템을 코어클 중앙제어기를 통하여 자동으로 제어하며, 각방에서

냉방을시작하면 코어클 중앙제어기를 통하여 히트펌프를 가동시킵니다.

                            냉방비 절감율 30 ~ 40%

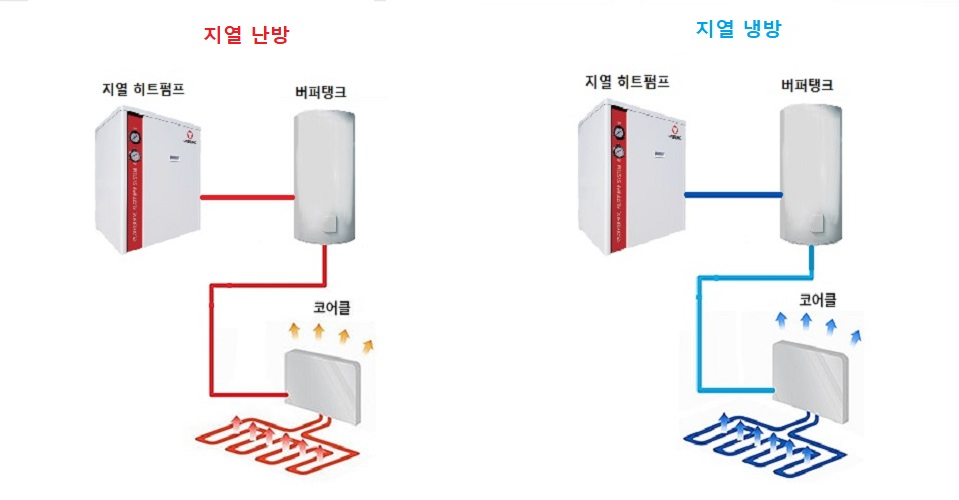

코어클 지열 냉난방 시스템도

6가지 난방 모드 + 2가지 냉방 모드


바닥난방모드


난방형태

바닥을 축열하여 공기를 간접적으로 데우는 전통적인 형태의 온돌난방 방식 입니다.


특장점

온기를 오랫동안 유지 하면서 쾌적한 난방을 할 수 있습니다.


난방환경

지속적인 난방과 외풍 없는 좌식생활 환경에 적합한 난방방법입니다.

대류난방 모드


난방형태

대류난방은 팬코일에 난방수를 순환시켜 공기만 직접적으로 데우는 난방방식입니다.


특장점

난방속도가 빠르며 체감 난방 만족도가 높습니다.


난방환경

짧은 시간 동안 쾌속 난방에 적합한 난방 방법입니다.

입식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 대류난방을 한 후 환수된 중온 수로 2차 바닥난방도 동시에 하는 멀티난방 방식입니다.


특장점

대류난방을 우선하여 난방속도가 빠르고  동시에 바닥난방을 보조로 하기 때문에 대류난방만 하는 것 보다 온기가 유지가 잘 되고 바닥이 차 지않아 쾌적한 난방을 할 수 있습니다.


난방환경

입식생활의 비중이 높은 경우 적합한 난방 방법입니다.

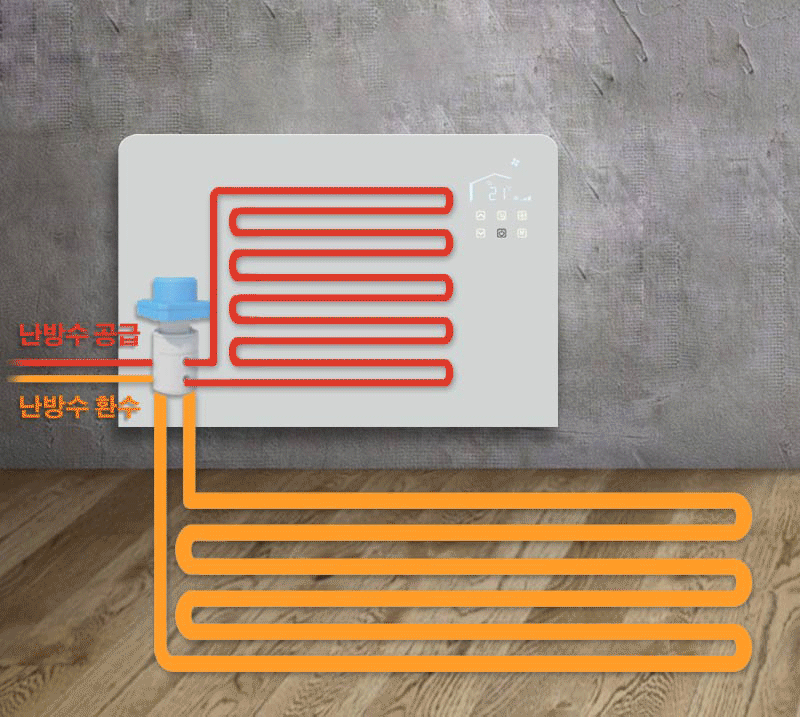

좌식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 바닥난방을 한 후 환수된 중온수로 2차 대류난방도 동시에 하는 멀티난방 방식입니다.


특장점

바닥난방을 우선하여 바닥이 따뜻하고 온기 유지가 지속되며 동시에 대류난방을 보조로 하기 때문에 바닥난방만 하는 것 보다 난방 속도가 빠르며 체감 난방 만족도 또한 높습니다.


난방환경

좌식생활의 비중이 높은 경우 적합한 난방 방법입니다.

절약난방 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로 측정하여 바닥온도와 공기온도를 동일하게 맞춰주는 멀티난방 방식입니다.


특장점

바닥체의 과축열로 인한 난방비 손실을 막으면서 공기온도는 빠르게 올 릴 수 있습니다. 절약 난방을 위해 난방온도를 낮게 설정한 경우 바닥과 공기 중 한 쪽의 온도만 낮아서 불편한 문제를 해소 할 수 있습니다.


난방환경

지속적인 난방을 하면서 절약난방을 하는 경우 적합한 난방방법입니다.

침대수면 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로측정하 여 바닥의 축열은 최소화하고 공기온도는 높이는 멀티난방 방식입니다.


특장점

침대에서 수면하는 경우 바닥난방은 온기를 유지 할 수 있을 정도로만 최소화하고  대류난방은 원하는  공기온도로 쾌속난방을 하고 유지할 수 있도록하여 불필요한 바닥축열은 줄이고 공기온도는 높여 쾌적한 수면을 할 수 있습니다.


난방환경

침대에서 수면을 하는 경우 적합한 난방 방법입니다.

대류냉방 모드


난방형태

대류냉방은 팬코일에 냉각수를 순환시켜 공기를 직접적으로 냉각하는 냉방방식으로 기존에 많이 사용 되고있는 에어컨과 같은 형태입니다.


특장점

냉방속도가 빠르며 체감 냉방 만족도가 높습니다.


난방환경

짧은 시간 냉방에 적합한 냉방방법입니다.

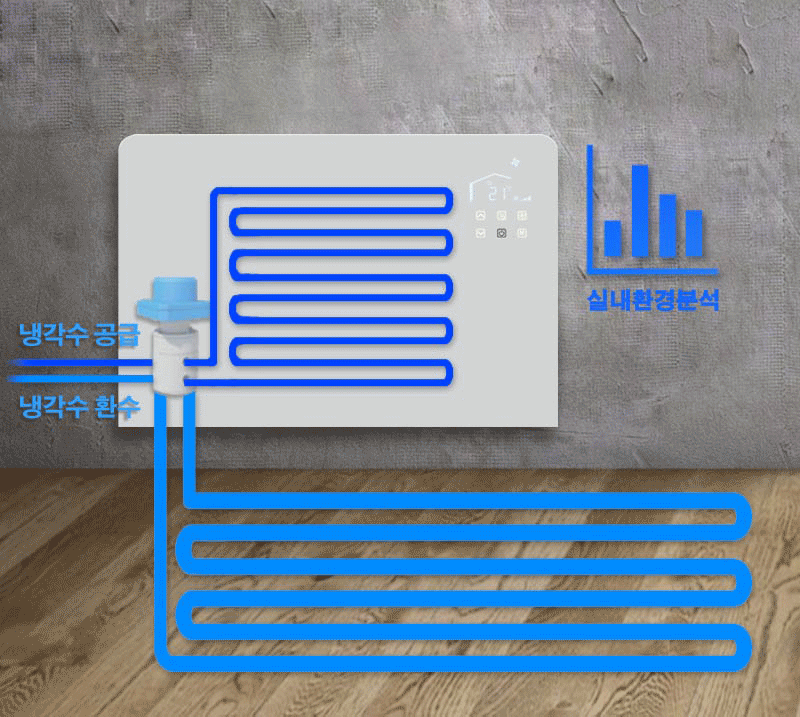

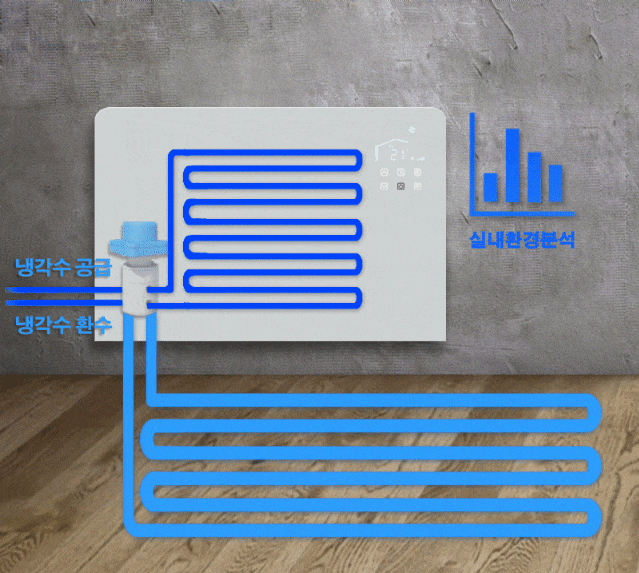

멀티냉방 모드


난방형태

멀티냉방은 여러가지 센서가 실내환경을 실시간 모니터링 하고 그에 따라 바닥(복사)냉방과 대류냉방을 복합적으로 운영하며 자동으로 제 어해주는 반응형 멀티냉방 시스템입니다.


특장점

반응형 멀티냉방 시스템이 실내환경에 따라 최적화된 냉방모드로 제어 해주면서 복사냉방을 하여 찬 바람이 없는 쾌적한 냉방을 할 수 있으며, 냉방비용을 절감 할 수 있습니다.


난방환경

출입이 잦지않은 환경에서 지속적인 냉방에 적합한 냉방방법입니다.

                                   난방비 절감율 70 ~ 80%                                           냉방비 절감율 70 ~ 80%


지열히트펌프는 토양, 지하수, 지표수가 가진 열에너지를 지열이라고 하며 이러한 지열을 흡수(열교환)하여 필요 수요처로 열에너지를 공급하여 냉난방하는 열원기기 입니다. 에너지원의 신뢰성이 높고 안정적이며 낮은 유지비용의 고효율장치 입니다.

특히, 겨울철 기온이 낮은 지역에서도 안정적인 효율을 발휘하기 때문에 추운 지방에 적합하며, 풍부하고 안정적인 에너지 공급이 가능하므로 50평 이상의 큰 평수의 주택에서 냉난방비 걱정 없이 사용 할 수 있는 장점이 있습니다.  단독주택 적용 시 1,000만원 이상의 정부 보조금을 받을 수 있어 합리적인 비용을 설치 할 수 있으며, 누진세가 적용되지 않는 지열 전용 일반용(갑) 저압 전력을 전용으로 사용 할 수 있어 큰 이점이 있습니다.


지열 히트펌프 1년 사용후기 보기 클릭!

6가지 난방 모드 + 2가지 냉방 모드


바닥난방모드


난방형태

바닥을 축열하여 공기를 간접적으로 데우는 전통적인 형태의 온돌난방 방식 입니다.


특장점

온기를 오랫동안 유지 하면서 쾌적한 난방을 할 수 있습니다.


난방환경

지속적인 난방과 외풍 없는 좌식생활 환경에 적합한 난방방법입니다.


대류난방 모드


난방형태

대류난방은 팬코일에 난방수를 순환시켜 공기만 직접적으로 데우는 난방방식입니다.


특장점

난방속도가 빠르며 체감 난방 만족도가 높습니다.


난방환경

짧은 시간 동안 쾌속 난방에 적합한 난방 방법입니다.


입식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 대류난방을 한 후 환수된 중온 수로 2차 바닥난방도 동시에 하는 멀티난방 방식입니다.


특장점

대류난방을 우선하여 난방속도가 빠르고  동시에 바닥난방을 보조로 하기 때문에 대류난방만 하는 것 보다 온기가 유지가 잘 되고 바닥이 차 지않아 쾌적한 난방을 할 수 있습니다.


난방환경

입식생활의 비중이 높은 경우 적합한 난방 방법입니다.

좌식생활 모드


난방형태

보일러에서 공급된 최초의 고온수로 1차 바닥난방을 한 후 환수된 중온수로 2차 대류난방도 동시에 하는 멀티난방 방식입니다.


특장점

바닥난방을 우선하여 바닥이 따뜻하고 온기 유지가 지속되며 동시에 대류난방을 보조로 하기 때문에 바닥난방만 하는 것 보다 난방 속도가 빠르며 체감 난방 만족도 또한 높습니다.


난방환경

좌식생활의 비중이 높은 경우 적합한 난방 방법입니다.

절약난방 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로 측정하여 바닥온도와 공기온도를 동일하게 맞춰주는 멀티난방 방식입니다.


특장점

바닥체의 과축열로 인한 난방비 손실을 막으면서 공기온도는 빠르게 올 릴 수 있습니다. 절약 난방을 위해 난방온도를 낮게 설정한 경우 바닥과 공기 중 한 쪽의 온도만 낮아서 불편한 문제를 해소 할 수 있습니다.


난방환경

지속적인 난방을 하면서 절약난방을 하는 경우 적합한 난방방법입니다.

침대수면 모드


난방형태

대류 · 바닥난방을 동시에 하면서 바닥표면 온도를 적외선 센서로측정하 여 바닥의 축열은 최소화하고 공기온도는 높이는 멀티난방 방식입니다.


특장점

침대에서 수면하는 경우 바닥난방은 온기를 유지 할 수 있을 정도로만 최소화하고  대류난방은 원하는  공기온도로 쾌속난방을 하고 유지할 수 있도록하여 불필요한 바닥축열은 줄이고 공기온도는 높여 쾌적한 수면을 할 수 있습니다.


난방환경

침대에서 수면을 하는 경우 적합한 난방 방법입니다.

대류냉방 모드


냉방형태

대류냉방은 팬코일에 냉각수를 순환시켜 공기를 직접적으로 냉각하는 냉방방식으로 기존에 많이 사용 되고있는 에어컨과 같은 형태입니다.


특장점

냉방속도가 빠르며 체감 냉방 만족도가 높습니다.


냉방환경

짧은 시간 냉방에 적합한 냉방방법입니다.


멀티냉방 모드


냉방형태

멀티냉방은 여러가지 센서가 실내환경을 실시간 모니터링 하고 그에 따라 바닥(복사)냉방과 대류냉방을 복합적으로 운영하며 자동으로 제 어해주는 반응형 멀티냉방 시스템입니다.


특장점

반응형 멀티냉방 시스템이 실내환경에 따라 최적화된 냉방모드로 제어 해주면서 복사냉방을 하여 찬 바람이 없는 쾌적한 냉방을 할 수 있으며, 냉방비용을 절감 할 수 있습니다.


냉방환경

출입이 잦지않은 환경에서 지속적인 냉방에 적합한 냉방방법입니다.

냉난방 시스템 및 설비 비교



일반 냉난방 설비
코어클 하이브리드 냉난방 시스템
난방수 제어
보일러 및 에어컨 개별적으로 제어
 실외 온도에 따라 효율적인 장비를 자동으로 선택하여 가동
난방 방식
바닥난방바닥난방 + 대류난방  (6가지 난방모드)
냉방 방식
대류냉방
바닥냉방 + 대류냉방  (2가지 냉방모드)
냉방 유지비
-복사냉방 시 일반 에어컨 대비 30% 절감
난방 유지비
-일반 난방 설비 대비 30~70% 절감
설비형태
난방설비와 냉방설비를 각각 해야함
기존의 난방설비를 이용하여 냉방가지 운용
(냉난방 설비의 일체화)
유지보수
분리된 설비 및 장치로 유지보수 불편함
일체화된 설비 및 장치로 유지보수가 편리함
스마트폰 원격제어
별도의 추가설치
원격제어 및 모니터링 기능 내장
각방제어시스템
별도의 추가설치
각방제어 시스템 내장

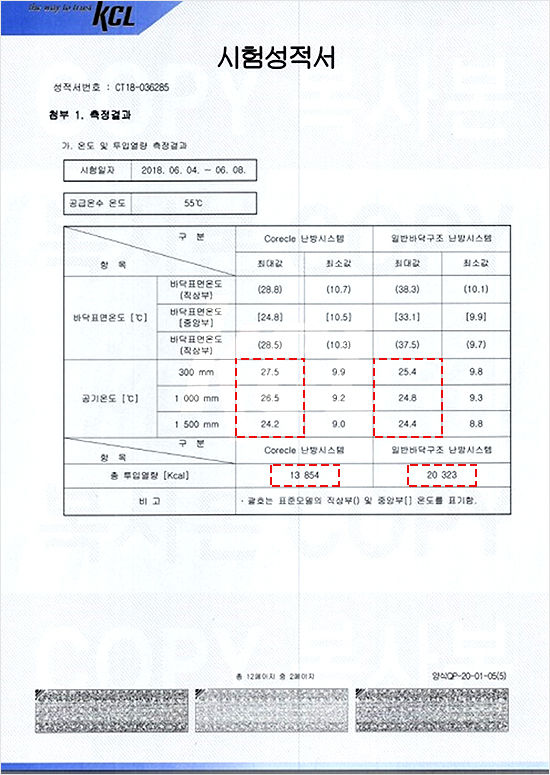

코어클의 난방비 절감 효과


산업통산자원부 국가 기술표준원 유관단체이며, 대한민국 최고의 시험·인증기관인

한국건설생활환경시험연구원(KCL)을 통해 난방효율 시험을 의뢰하여 그 결과를 받은 자료입니다.

  테스트 시간 : 60시간 연속


  난방수 온도 : 55℃ ( ±1.0 ℃ )


  테스트 환경 : 실외온도 5℃ ( ±0.5 ℃ )


  시험체 구성 : Corecle 난방시스템 1실 , 일반바닥구조 난방시스템 1실


  제어방식 : 설정온도 24 ℃도달 시 온수공급 중단, 18 ℃까지 하강 시 온수공급 반복

  난방효율 비교

시험 성적서에서 공기온도를 보면 코어클 시스템이 일반바닥난방 보다 1~2도 정도 더 높았음을 확인 할 수 있습니다. 즉, 동일 조건에서 코어클 시스템을 이용하면 실내온도를 좀 더 높게 유지 할 수 있다는 의미입니다.


그럼에도 불구하고 총 투입열량을 비교해보면 코어클 시스템이 일반바닥난방 대비 68%의 열량만 투입된 것을 확인 할 수 있습니다. 쉽게 말하자면 코어클 난방 시스템을 이용하면 일반 바닥난방을 하는 것 보다 최소 32% 난방비를 절감 할 수 있다는 의미입니다. 그리고 난방시간이 짧거나 난방 환경에 맞춰서 코어클의 6가지 난방모드를 잘 선택해서 이용하면 최대 50% 이상도 난방비 절감을 할 수 있습니다.


코어클 난방 시스템은 난방비를 절감하는 동시에 난방 만족도도 높일 수 있는 시스템임을 난방효율 시험 성적서를 통해서 확실하게 알 수 있습니다.

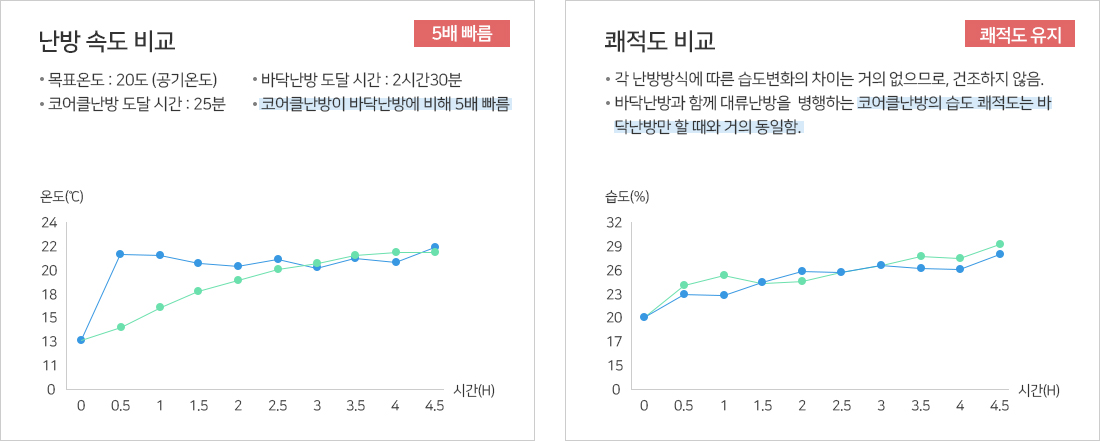

난방 만족도 상승 효과



건축비 절감 효과

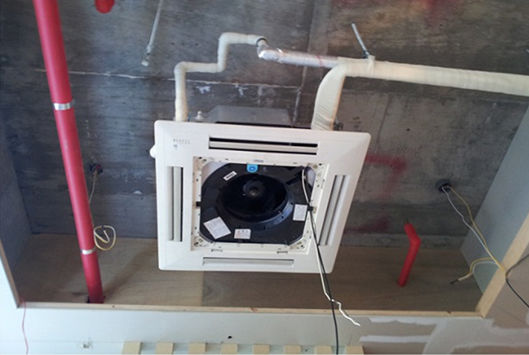

시스템 에어컨의 경우, 그림과 같이 천정에 설치하게 되면서 30 ~ 50cm 공간이 필요합니다.

그러므로 인해 건축물의 높이 자체가 높아지게 되면서 꽤 많은 비용의 건축비가 증가하게 됩니다.

코어클은 설계 단계에서 문틀과 벽사이에 10cm 정도의 공간만 제공되면 울트라 슬림형인

코어클에게는 충분한 설치 공간이 되기 때문에 공간활용이 어려웠던 문 뒷쪽의 공간을 활용하여 설치 할 수 있습니다.

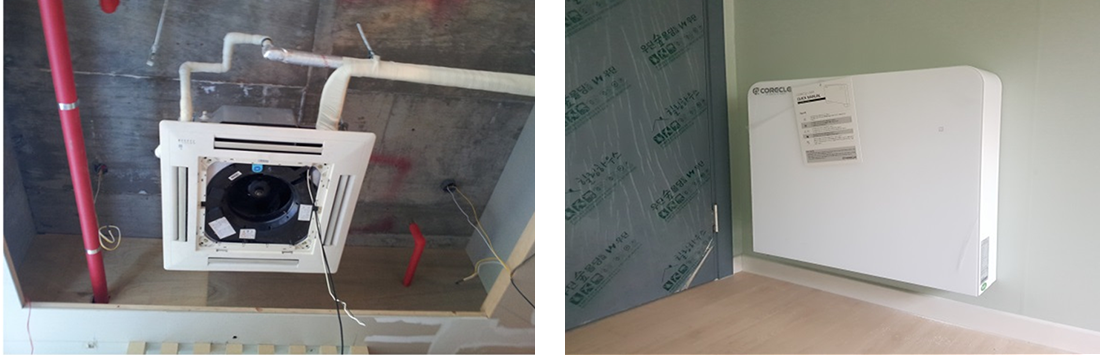

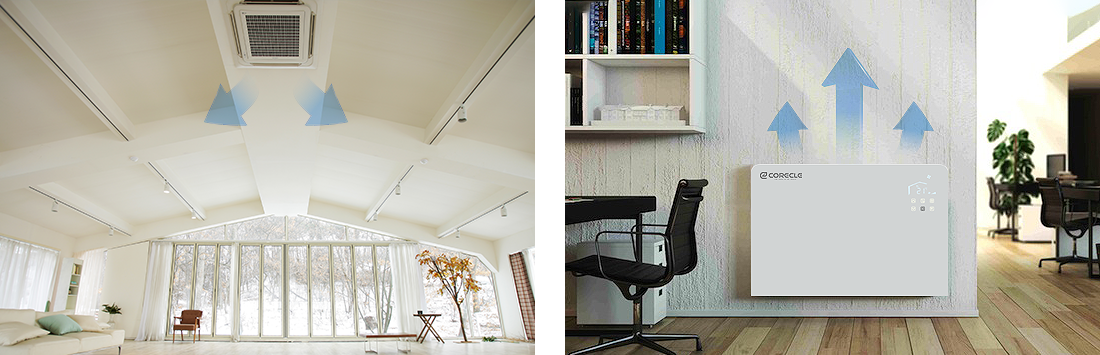

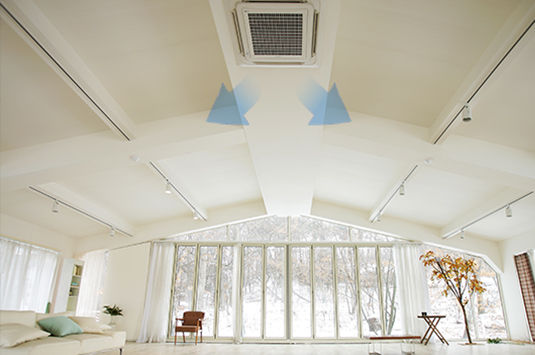

<시스템 에어컨의 설치 예시>

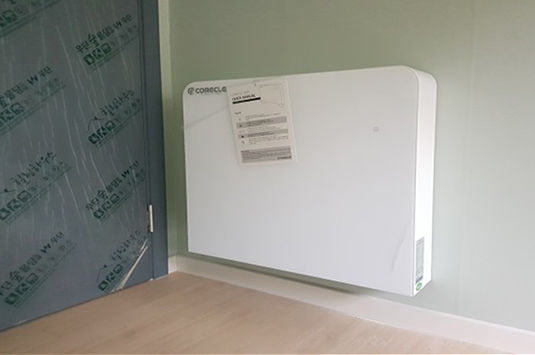

<코어클 설치 예시>


건강하고 쾌적한 냉난방 효과


코어클 냉난방 시스템이 가장 중요하게 생각하는 것은 건강하고 쾌적한 냉난방 입니다. 일반적인 스탠드형 에어커이나 히터, 시스템에어컨은 인체에 직접 바람을 전달하기 때문에 냉난방 초기에 빠른 냉난방을 체감하는듯 하지만, 건조하고 불쾌적함을 느끼게 되고 호흡기 질환, 냉방병 등 건강에도 문제를 일으킵니다.

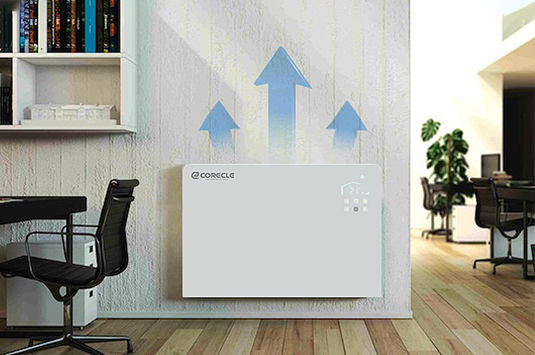

코어클은 벽걸이 형식으로 상부 토출형의 구조를 가지고 있습니다. 이는 냉·온풍이 천정을 타고 순환하는 형태를 가지기 때문에 인체에 직접적으로 바람이 전해지지 않아 쾌적하고 건강하게 냉난방을 할 수 있습니다.


집이라는 공간은 휴식공간으로 가장 건강하고 쾌적한 공간이어야 합니다. 코어클 하이브리드 냉난방시스템은 단순히 난방과 냉방만 해주는 것이 아닌 가장 건강하고 쾌적한 공간이 되도록 해주며, 이와 같은 프리미엄 냉난방 시스템 적용은 건축물의 가치를 높혀주기도 합니다.

<시스템 에어컨의 설치 예시>

<코어클 설치 예시>

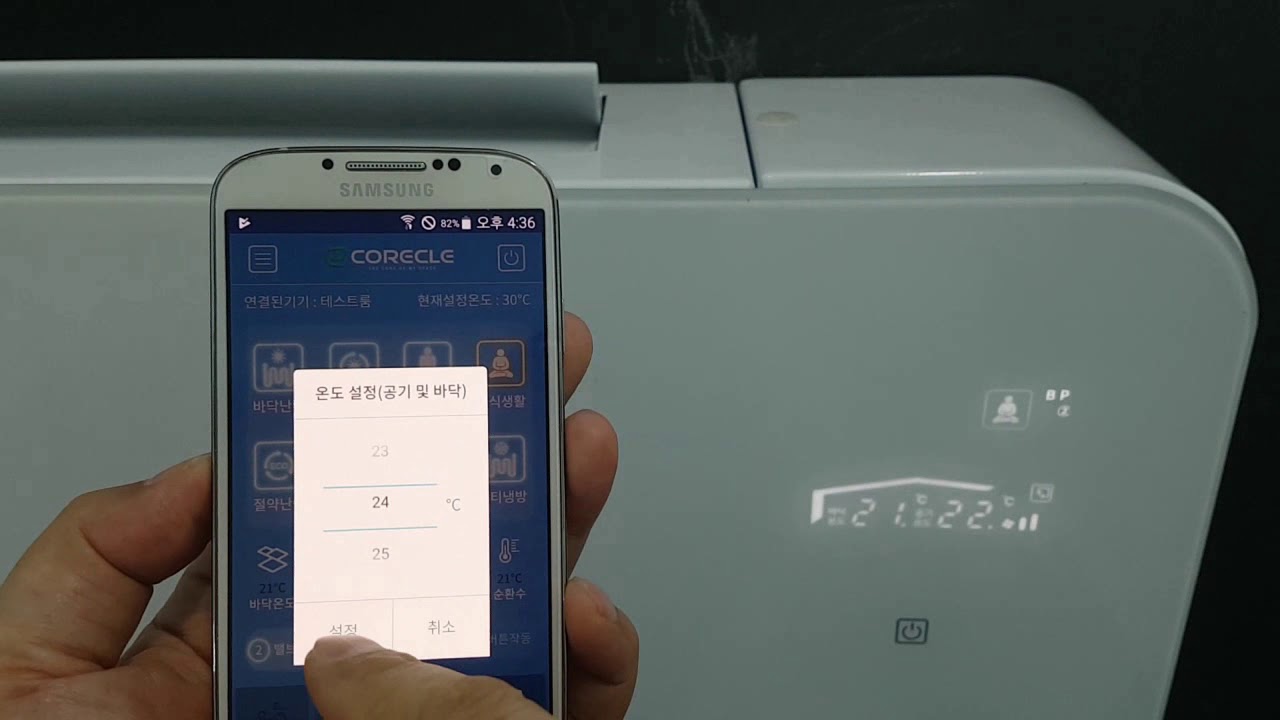

스마트폰을 이용한

원격 제어 및 모니터링 기능


스마트폰을 이용해 원격으로 제어및 모니터링이 가능하며, 8가지 냉난방 모드에 관한 기능 및 사용방법을 확인할 수 있어 편리하게 이용 할 수 있습니다.

스마트폰을 이용한 원격 제어 및 모니터링 기능


스마트폰을 이용해 원격으로 제어및 모니터링이 가능하며, 8가지 냉난방 모드에 관한 기능 및

사용방법을 확인할 수 있어 편리하게 이용 할 수 있습니다.

스마트 폰 어플을 이용한 원격 제어 영상

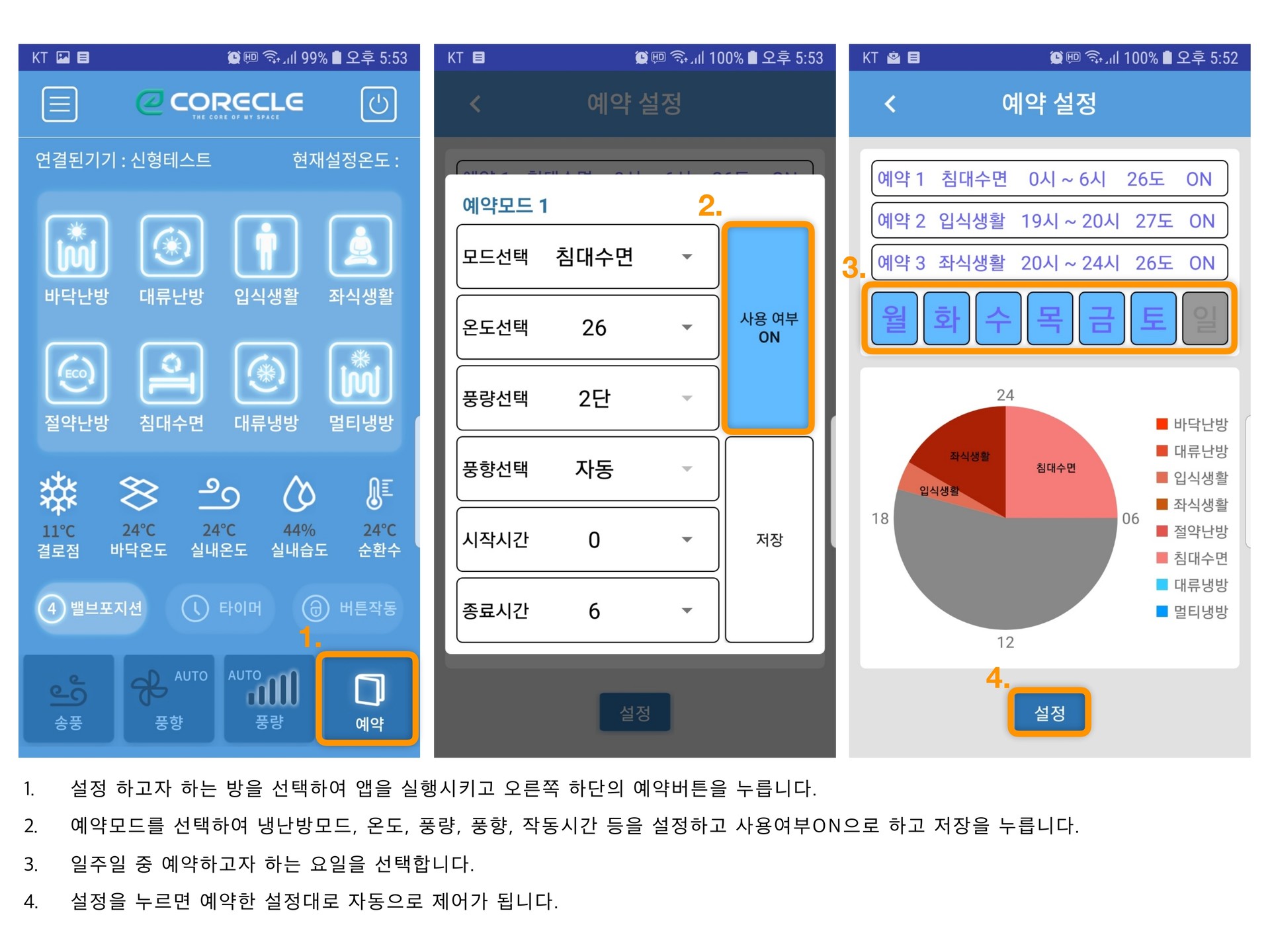

스마트폰을  이용한  예약기능



코어클 전용 어플리케이션을 이용하면 예약기능을 사용 할 수 있습니다.


매일 껐다 켰다 온도 조절하고 하기를 반복하는데 불편하기도 하며, 적절히 제어하지 못했을 때는 에너지 비용의 손실로 이어지기도 합니다.


나의 생활 환경과 생활 패턴에 따라 코어클 예약 기능을 이용하여 난방시간, 난방 모드, 난방온도를 설정하면 일주 내내 알아서 척척 제어를 해줍니다.


각 방 제어 시스템 기능


각 방 제어 시스템이란 각 방에 설치된 컨트롤을 이용하여 원하는 공간만 난방을 할 수 있는 시스템으로써

신축되고 있는 대부분의 주택에 적용되는 보편화된 시스템입니다. 코어클은 각 방 제어 기능이 내장되어 있어 편리하게 사용 할 수 있으며,

별도의 각 방 제어시스템을 설치할 필요가 없어 설비비용을 절감할 수 있습니다.

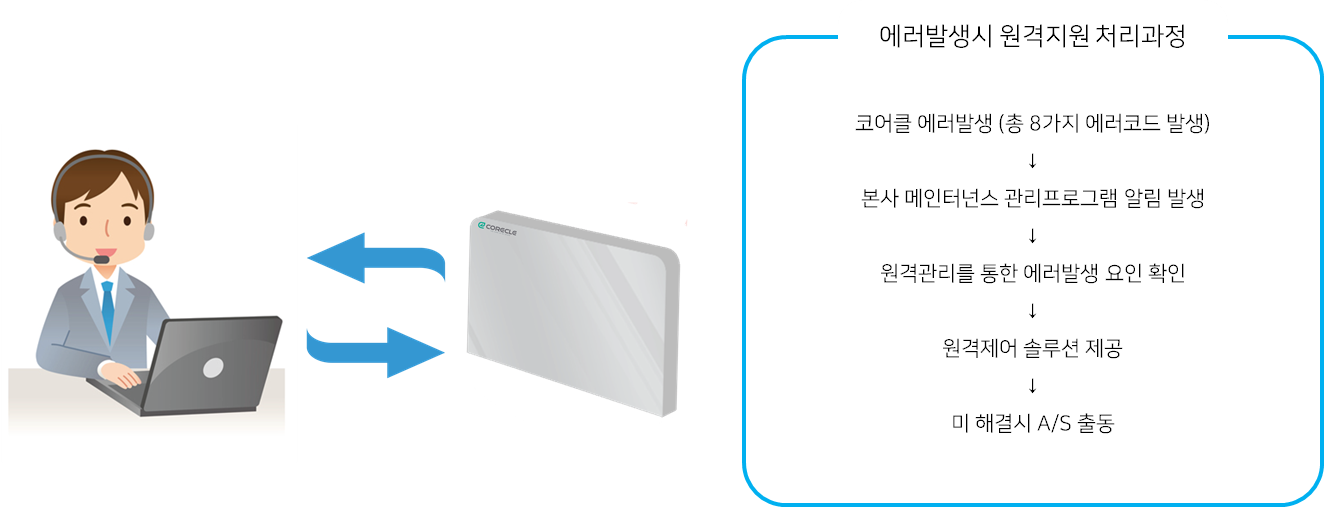

A/S 원격관리시스템

코어클은 원격관리 시스템을 도입하여, 코어클에 에러가 발생하면

본사 메인터넌스 관리 프로그램에 자동으로 알람이 발생하도록 하고 있습니다.

발생된 에러코드를 원격관리를 통하여 에어발생 요인을 확인하고

원격제어 솔루션 제공 및 A/S를 하고 있습니다.

건강하고 쾌적한 냉난방 효과


코어클 냉난방 시스템이 가장 중요하게 생각하는 것은 건강하고 쾌적한 냉난방 입니다. 일반적인 스탠드형 에어커이나 히터, 시스템에어컨은 인체에 직접 바람을 전달하기 때문에 냉난방 초기에 빠른 냉난방을 체감하는듯 하지만, 건조하고 불쾌적함을 느끼게 되고 호흡기 질환, 냉방병 등 건강에도 문제를 일으킵니다.

코어클은 벽걸이 형식으로 상부 토출형의 구조를 가지고 있습니다. 이는 냉·온풍이 천정을 타고 순환하는 형태를 가지기 때문에 인체에 직접적으로 바람이 전해지지 않아 쾌적하고 건강하게 냉난방을 할 수 있습니다.

집이라는 공간은 휴식공간으로 가장 건강하고 쾌적한 공간이어야 합니다. 코어클 하이브리드 냉난방시스템은 단순히 난방과 냉방만 해주는 것이 아닌 가장 건강하고 쾌적한 공간이 되도록 해주며, 이와 같은 프리미엄 냉난방 시스템 적용은 건축물의 가치를 높혀주기도 합니다.

<시스템 에어컨의 설치 예시>

<코어클 설치 예시>

건축비 절감 효과


시스템 에어컨의 경우, 그림과 같이 천정에 설치하게 되면서 30 ~ 50cm 공간이 필요합니다.

그러므로 인해 건축물의 높이 자체가 높아지게 되면서 꽤 많은 비용의 건축비가 증가하게 됩니다.

코어클은 설계 단계에서 문틀과 벽사이에 10cm 정도의 공간만 제공되면 울트라 슬림형인

코어클에게는 충분한 설치 공간이 되기 때문에 공간활용이 어려웠던 문 뒷쪽의 공간을 활용하여 설치 할 수 있습니다.

<시스템 에어컨의 설치 예시>

<코어클 설치 예시>

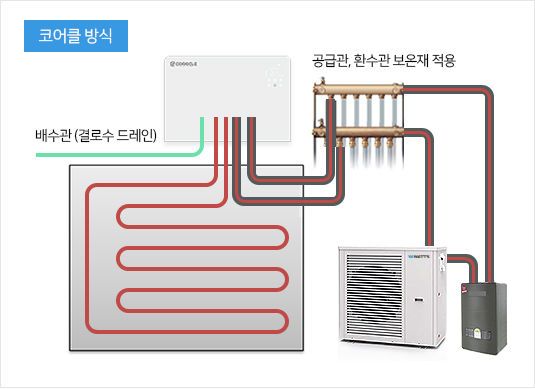

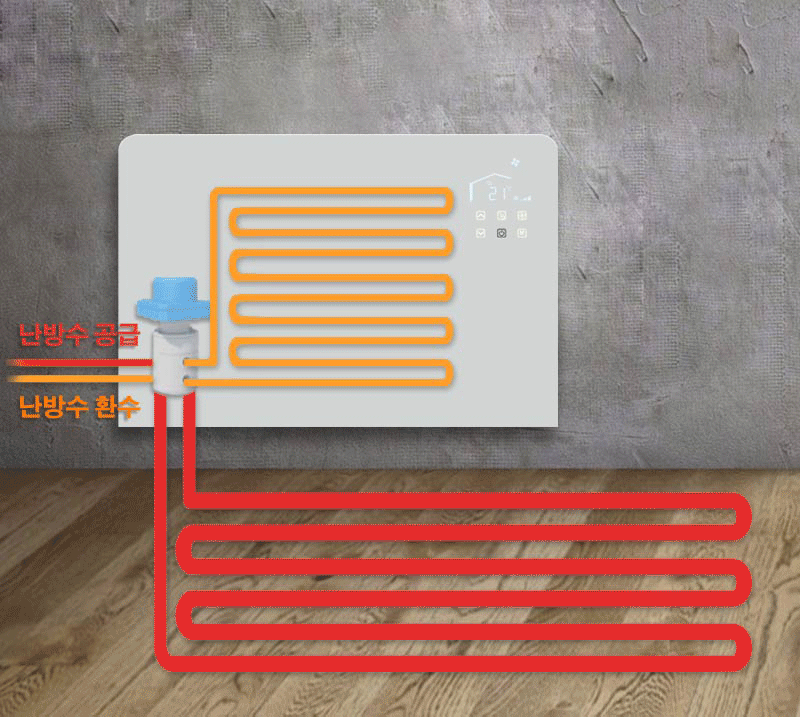

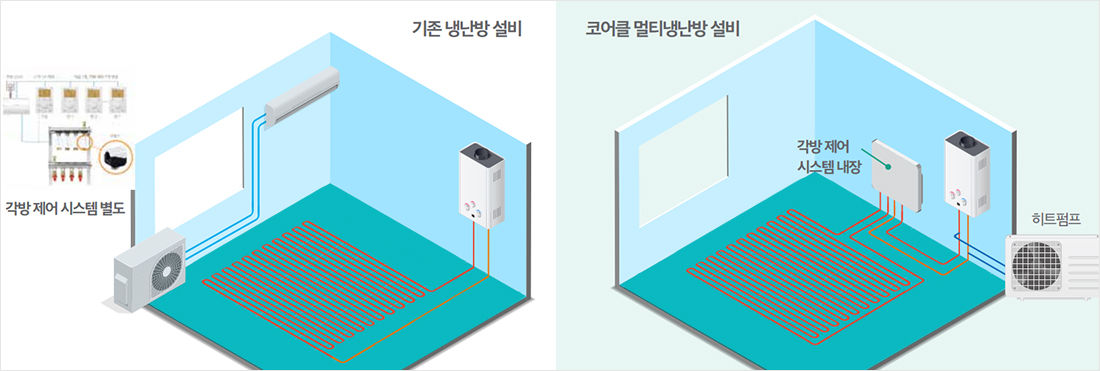

설비 방법

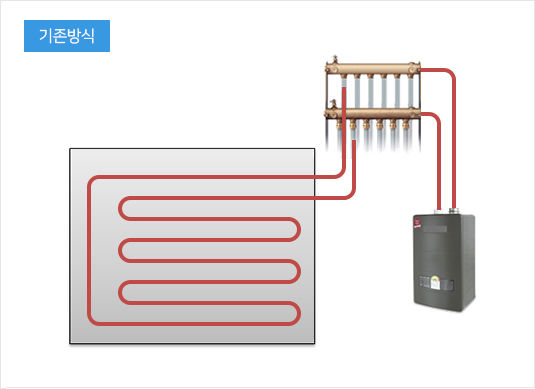

코어클 하이브리드 냉난방 시스템은 설비와 설치가 간단합니다. 기존 바닥난방 설비는 각 방의 바닥난방 라인에 난방수 공급관과 환수관이 바로 연결되어있는 형태이고,

코어클 냉난방 설비는 바닥난방 라인의 공급관, 환수관과 냉난방수의 공급관, 환수관이 각각 코어클에 연결된 형태 이며, 냉난방수의 공급관과 환수관은 보온재를 적용하게 됩니다.  그리고 냉방시 결로수 배출을 위한 배수관을 설치합니다.  코어클의 설치는 전용 배관박스를 벽에 고정하여 코어클을 설치하고 각 배관을 연결 후 전원과 신호선을 연결하면 설치가 완료됩니다.

시공방법 및 순서 링크  >


정밀하고 완벽한 시공

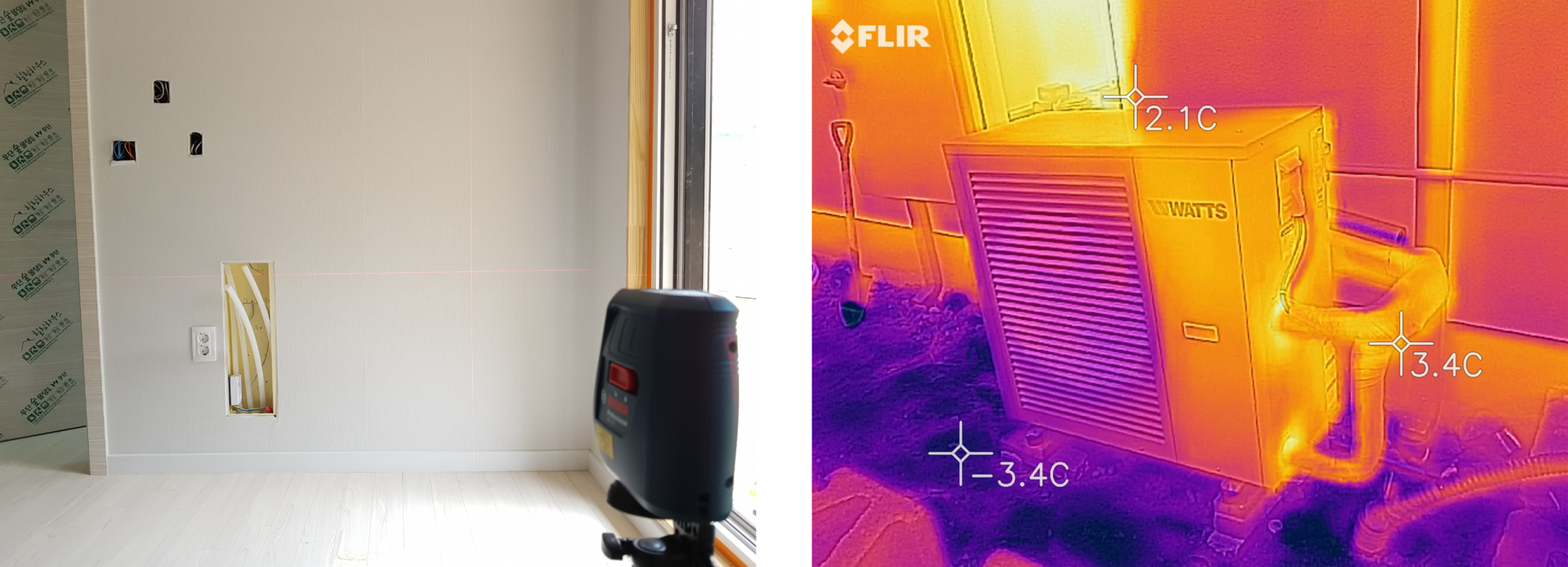

코어클은 제품 설치시 계측장비를 이용하여 정확하고 정밀한 시공을 하고있습니다.

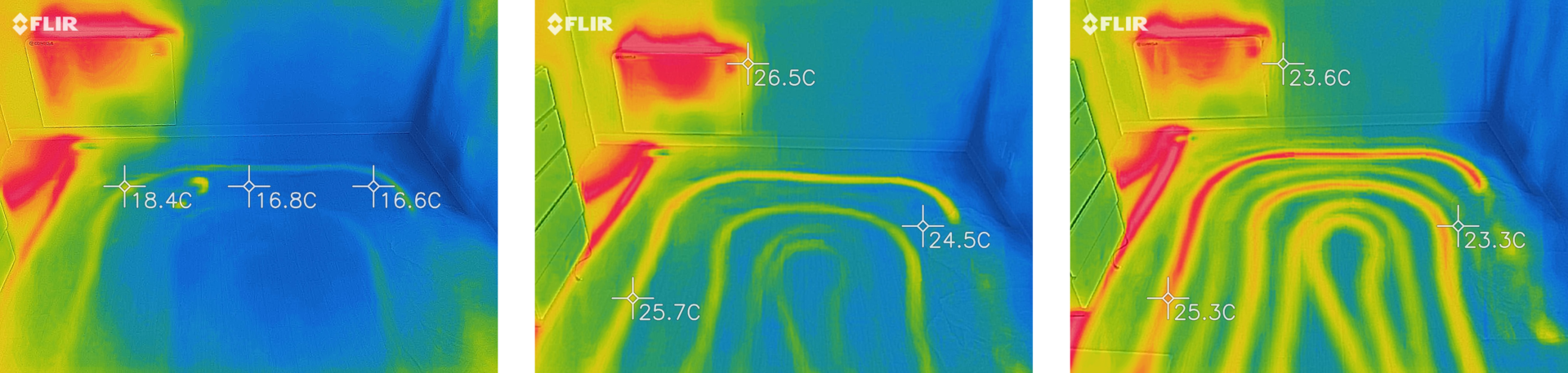

또한 설치 후에는 열화상 카메라를 사용하여 단열상태, 누수, 난방수의 흐름상태 등의 모든 부분을

면밀하게 점검하여 보다 완벽한 시공을 하고 있습니다.

수직,수평계측기인 레이저레벨기를 사용하여

코어클을 정확하게 설치 합니다.

히트펌프의 보온상태를 확인하여

실외에서의 열손실이 없도록 설치 합니다.

난방이 진행됨에 따라 난방수의 흐름상태와 코어클 내부의 누수를 확인하고 있습니다.


코어클의 품질 우수성


저소음

윈드 테크놀러지가 적용된 초저소음 크로스플로어 팬을 적용하여 건강하고 편안한생활을 누릴 수 있습니다.

높은 호환성

코어클의 실내온도 조절 컨트롤은 보일러 또는히트펌프를 ON/OFF 제어 할 수 있으며, 간단한접점 제어를 이용하기 때문에 다양한 냉난방장치와 호환성 또한 높습니다.

울트라 슬림

모던하고 깔끔한 디자인의 코어클은 두께130mm의 울트라 슬림 설계로 개발되어어떠한 공간에 설치되하여도 잘 어울리며공간 또한 절약 할 수 있습니다.

BLDC 팬 모터

브러쉬리스 팬 모터가 적용되어 조용하고효율은 높으며, 전력 사용량은 낮습니다.

글라스 패널

강철판 위에 3mm 강화 유리 패널로 전면을마감하여 고습스러우며 스크레치, 변색 없이깨끗함을 유지 할 수 있습니다.

고효율 핀 코일

Hydrophilic coating이 되어 있는 구리 튜브알루미늄 핀 코일은 효율이 높으며,내구성이 좋습니다.



멀티 플레이어 코어클 LINE UP


Model
단위
CMS01-70
CMS01-90
CMS01-110
CMS01-130
CMS01-150
난방 면적평 / m²5 / 178 / 2712 / 4016 / 5320 / 66
냉방 면적평 / m²
3 / 106 / 209 / 3012 / 4016 / 53
난방능력-A
W
2100
3900
5500
6200
8100
Kcal
1806
3354
4730
5532
6966
난방능력-B
W
1250
2300
3300
3800
4900
Kcal
1075
1978
2836
3268
4214
냉방능력
W
900
1800
2500
3000
3800
Kcal
774
1548
2150
2580
3268
유량
l/h
160
310
430
520
650
수압강하
kpa
12
16
35
37
40
풍량
m3/h
160
320
460
520
650
최고소음
dB(A)
40
44
46
47
48
최저소음
dB(A)
24
27
28
29
30
전원
V/Hz
단상 110~240v, 60H
중량
kg
20
24
27
31
36
소비전력
W
15
20
25
32
40
배관입출구
inch
3/4(20A)
드레인
mm
16
본체치수
mm
700/130/670
900/130/670
1100/130/670
1300/130/670
1500/130/670
포장치수
mm
740/180/730
940/180/730
1140/180/730
1340/180/730
1540/180/730
A-난방능력조건 : 실내공기 (DB/WB) : 20℃ / 입구수 온도 : 70℃
B-난방능력조건 : 실내공기 (DB/WB) : 20℃ / 입구수 온도 : 50℃
냉방능력조건 : 실내공기 (DB/WB) : 27℃ / 19℃ 입구수 온도 : 7℃


※ 상기 제원의 냉난방 능력은 대류냉난방 능력만 표기한 것 입니다.

※ 상기 제원의 냉난방 면적은 적용 환경에 따라 달라 질 수 있습니다.

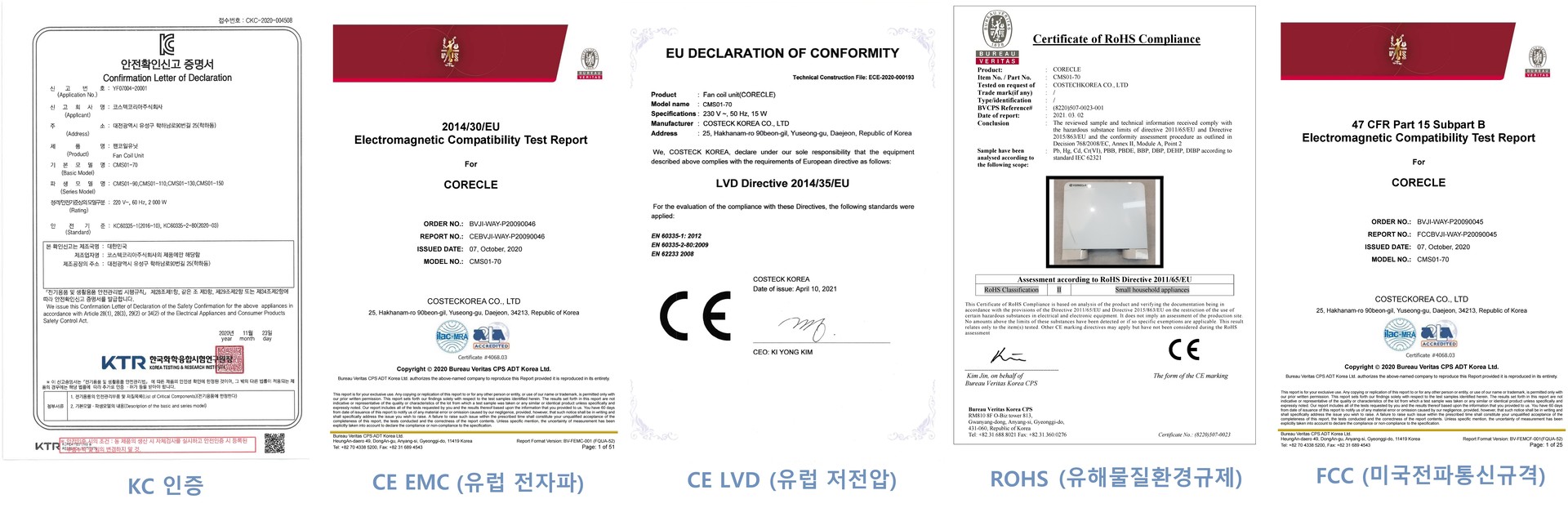

품질 인증서



코어클 냉난방시스템은 일반 냉난방 시스템과 비교 할 수 없는 프리미엄 냉난방 시스템으로 그 기능과 효과를 확인하시려면 실제 냉난방 효과를 체험하고 느껴보는 것이 가장 좋습니다.



본사에 준비된 테스트룸에서 실제 코어클의 냉난방 효과를 체험하기를 권장 드리고 있으나 방문이 어려우신 고객님을 위해 당사에서는 코어클 냉난방시스템을 체험 할 수 있는 이동식 체험 차량을 가지고 고객님이 계신 곳으로 찾아 뵙는 서비스를 하고 있습니다.

"우리 삶의 가장 기본이 되는 기술"


첨단 정보통신기술이 기존 산업 또는 신기술과 결합되어 우리의 삶을 혁신시키고 있는 시대인 만큼 우리의 주거환경과 생활 패턴도 아주 다양해졌습니다. 그러나 현재의 냉난방 시스템은 분리된 설비와 장치로 인해 설치 및 유지비용이 높으며, 획일화 된 형태(바닥난방, 대류냉방)의 냉난방을 제공하고 있어 다변화된 생활환경에 대응이 어려워 만족도 또한 떨어지는게 현실 입니다. 실내의 냉난방 제어 기술은 우리가 생활하면서 가장 자주 활용하는 기술입니다. 즉, 우리 삶에서 가장 기본 이 되는 기술이라고 할 수 있습니다. 단순히 따뜻하게 또는 시원하게 해주는 것이 아닌 인간의 다양한 삶과 초연결(hyperconnectivity) 할 수 있는 4차산업혁명의 미래형 냉난방 시스템이 필요한 것입니다.

고객센터 070-4755-4311~3    (평일 AM 09:00 - PM 05:00 / 주말 및 공휴일 휴무)

상호명 : 코스텍코리아(주)|대표 : 김기용|팩스 : 044-589-3777|메일 : manager@costeckorea.com

사업자등록번호 : 617-86-14946주소 : 세종특별자치시 집현중앙7로 6 (집현동 726)  지식 산업센터 A419호

copyfight @ CORECLE    이용약관개인정보처리방침
