안녕하세요.
하이브리드 냉난방 시스템 코어클입니다.

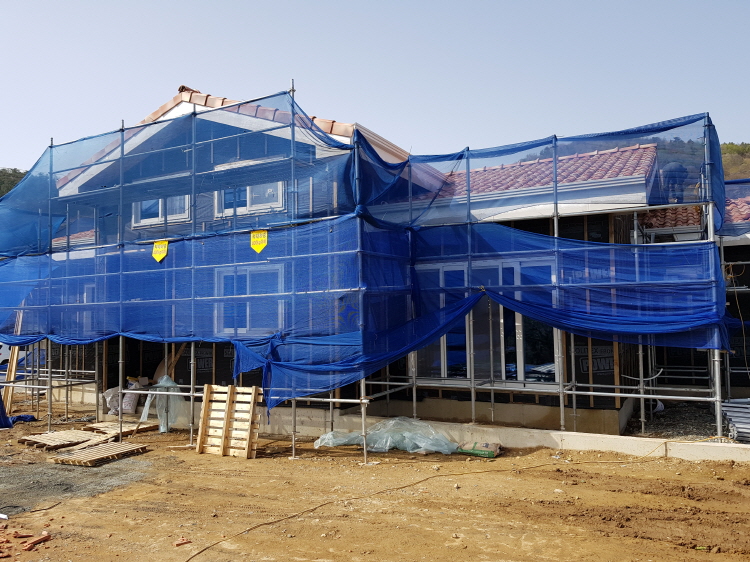

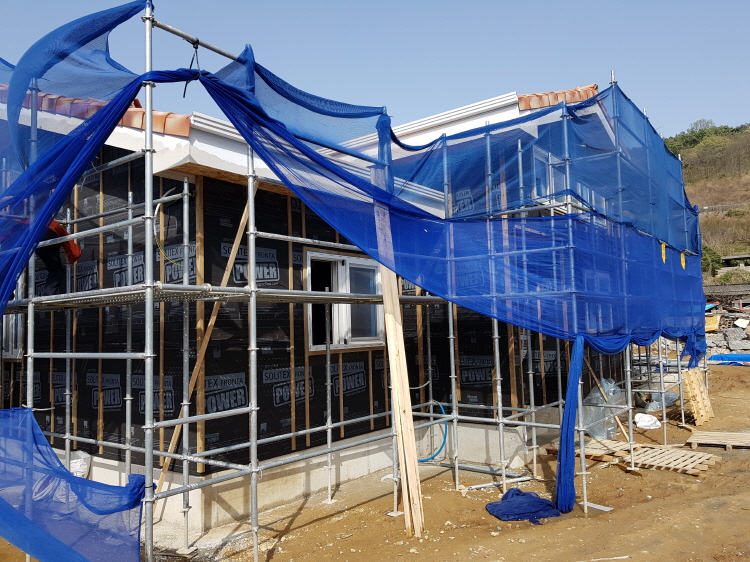

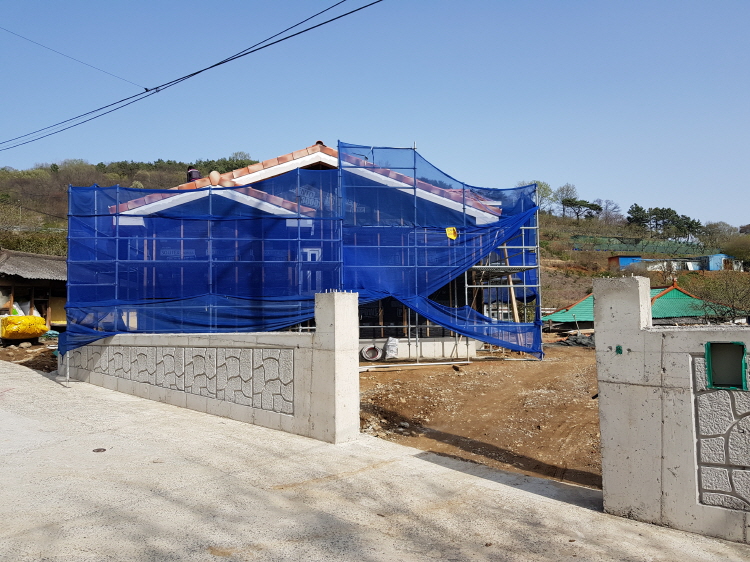

순천 단독주택에 코어클을 설치하는 현장 입니다.

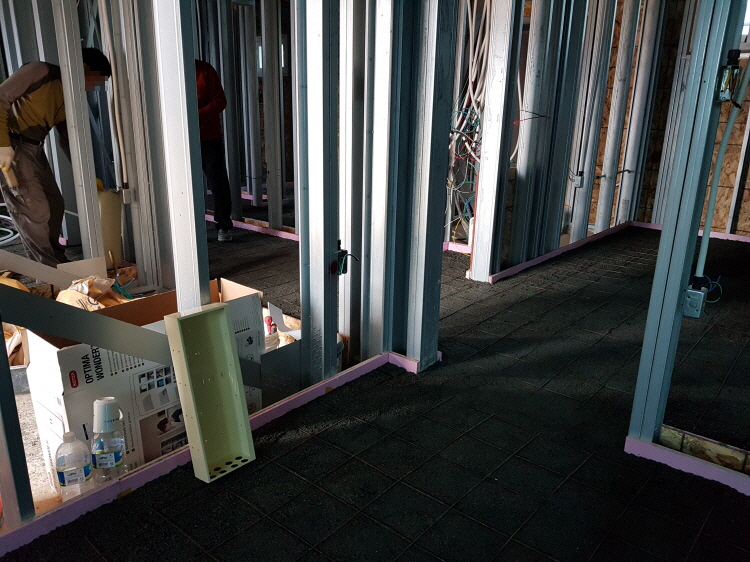

사진처럼 골조는 완성이 되어있고, 당일에는 바닥에 난방배관을 설치하기위해 준비중이셨습니다.
신축 전원 주택을 지으시면서 코어클로 냉난방을 모두 하시려고 결정하셨습니다.
난방은 기존의 난방배관이 코어클 배관박스로 올라오도록 설비 해주시기로 하셨습니다.
냉방을 위해서는 분배기에서 방으로 연결되는 배관에는 보냉 작업이 필요하기때문에, 방통 전에 꼭 확인이 필요합니다.

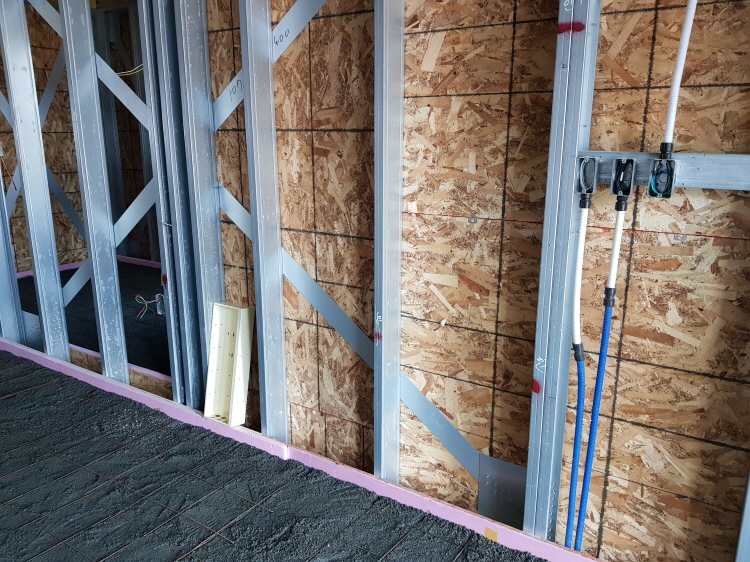

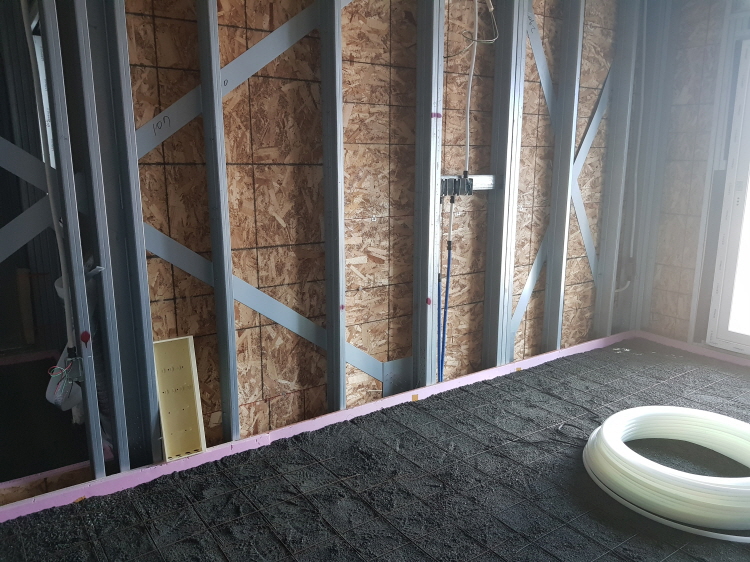

거실 + 주방 공간에 코어클을 설치할 공간을 결정하셨습니다.

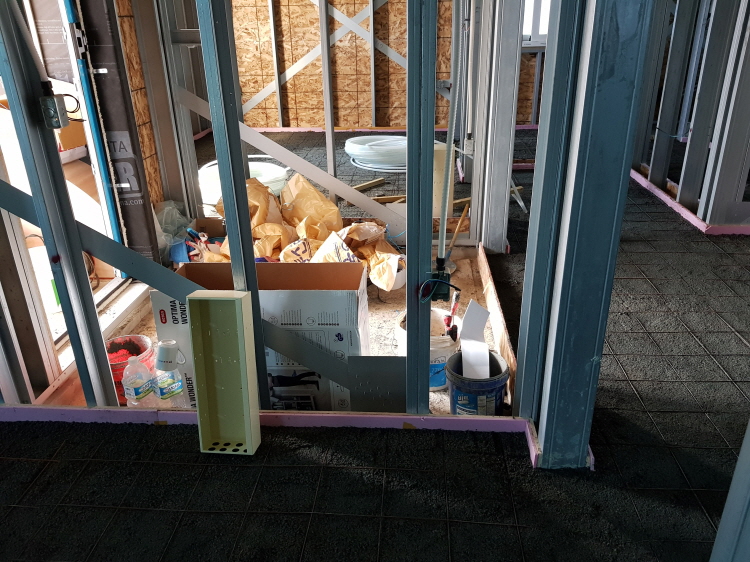

사진에서 보이는 베이지색 배관박스가 곧 코어클의 설치예정 장소입니다.
당사에서 제공되는 제품설치용 배관 매립박스가 벽면에 고정되면, 코어클을 보다 깔끔하고 쉽게 설치 할 수 있습니다.

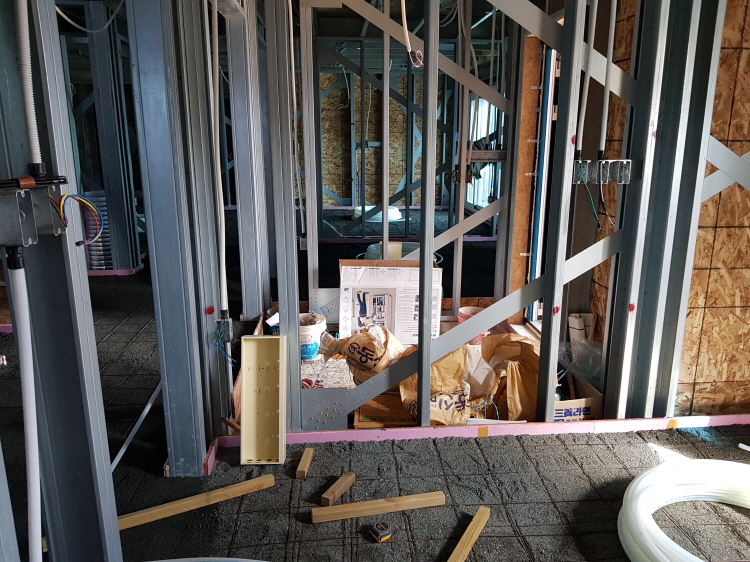

방1 의 공간에는 문 바로 뒤쪽으로 코어클 설치공간을 결정하셨습니다.
사진처럼 설계시 문의 간격을 조금만 여유있게 설계해 주시면, 울트라슬림형인 코어클에겐 아주 충분한 설치공간이 완성됩니다.

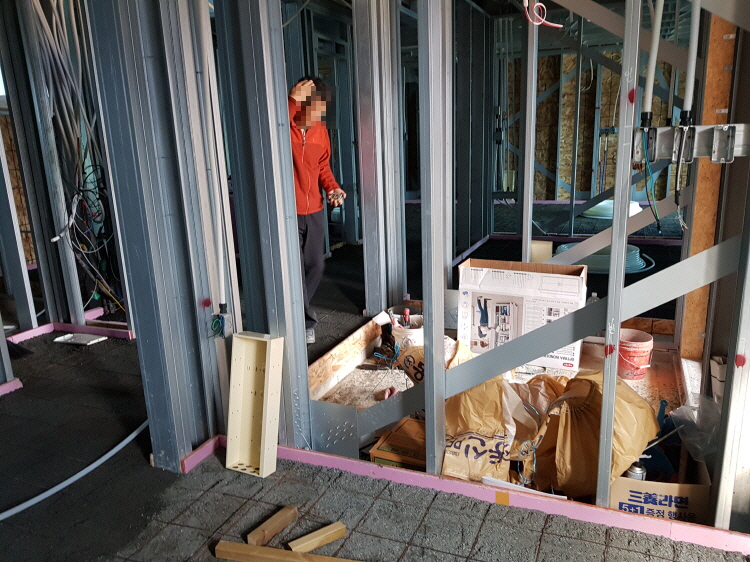

방2 에도 똑같이 방문이 열리는 문의 뒷공간에 코어클이 설치되어, 벽면 부착으로인한 공간의 낭비를 최소화 할 수 있습니다.
지금까지, 순천 단독주택에 설치중인 코어클의 진행사항을 보셨습니다.
하루빨리 코어클이 설치된 모습을 보고싶습니다.
시공이 완료되는대로 방문하여 코어클을 설치하도록 하겠습니다.
안녕하세요
세계최초 복합 냉난방시스템 코어클입니다.
드디어 순천에 제품설치용 배관박스가 매립되고 코어클의 설치위치가 확정되었습니다.
시공하시는분이 너무나 깔끔하게 시공해주셨습니다. 이처럼 배관박스가 있으면 깔끔하고 간단하게 코어클을 설치할 수 있어 좋습니다.

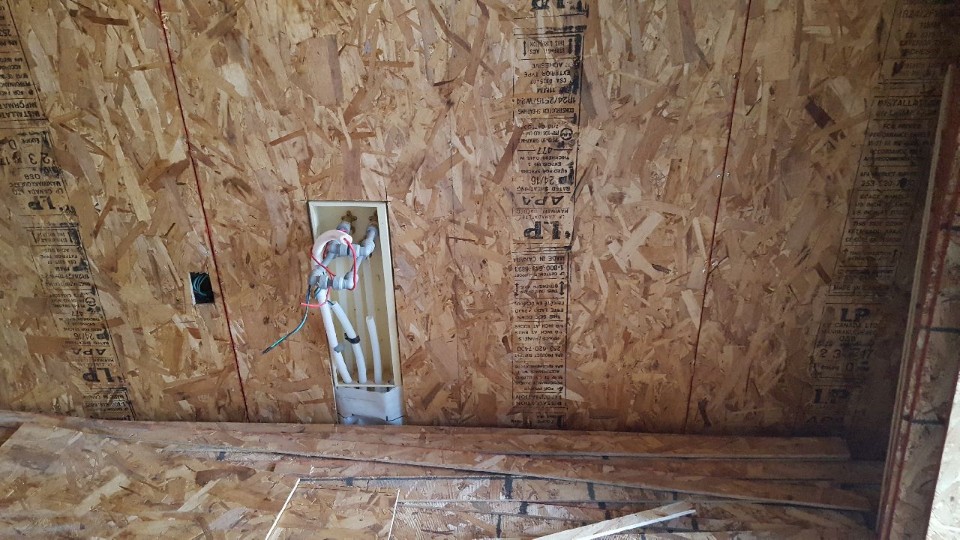

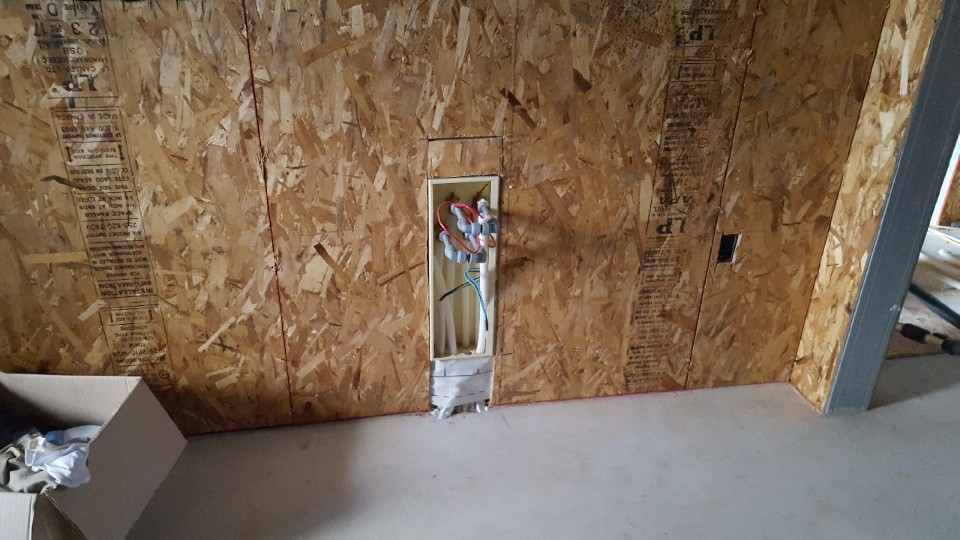

아래 사진은 거실에 코어클 CMS01-130 모델이 설치될 공간입니다.

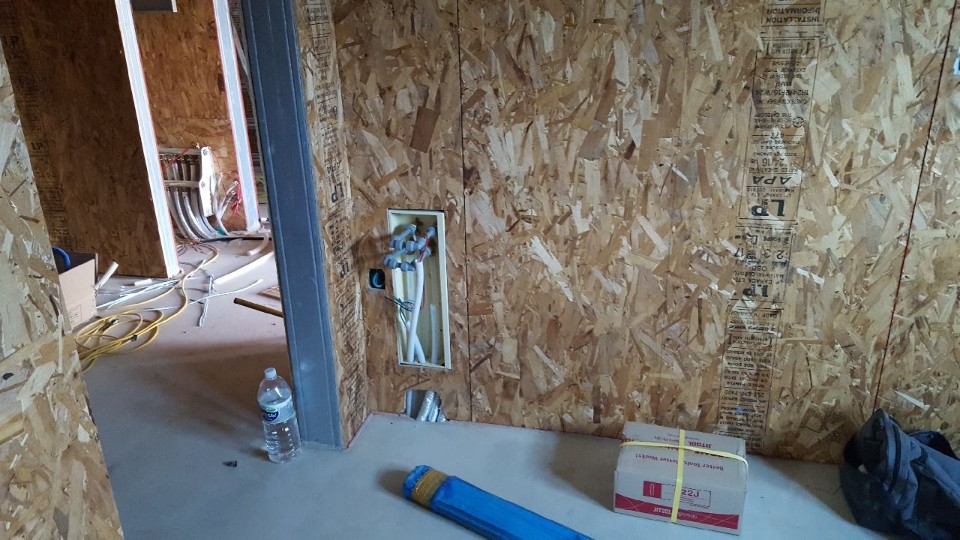

아래는 방1에 문이 열리는 뒷공간을 활용한 코어클 CMS01-90이 설치될 공간사진입니다.
아래는 방2에 코어클 CMS01-90이 설치될 사진입니다.
코어클을 설치하시고 만족해하실 고객님을 생각하니 벌써 설레입니다.
다음번엔, 코어클 설치가 완료된 사진과 내용으로 돌아오겠습니다.
감사합니다.

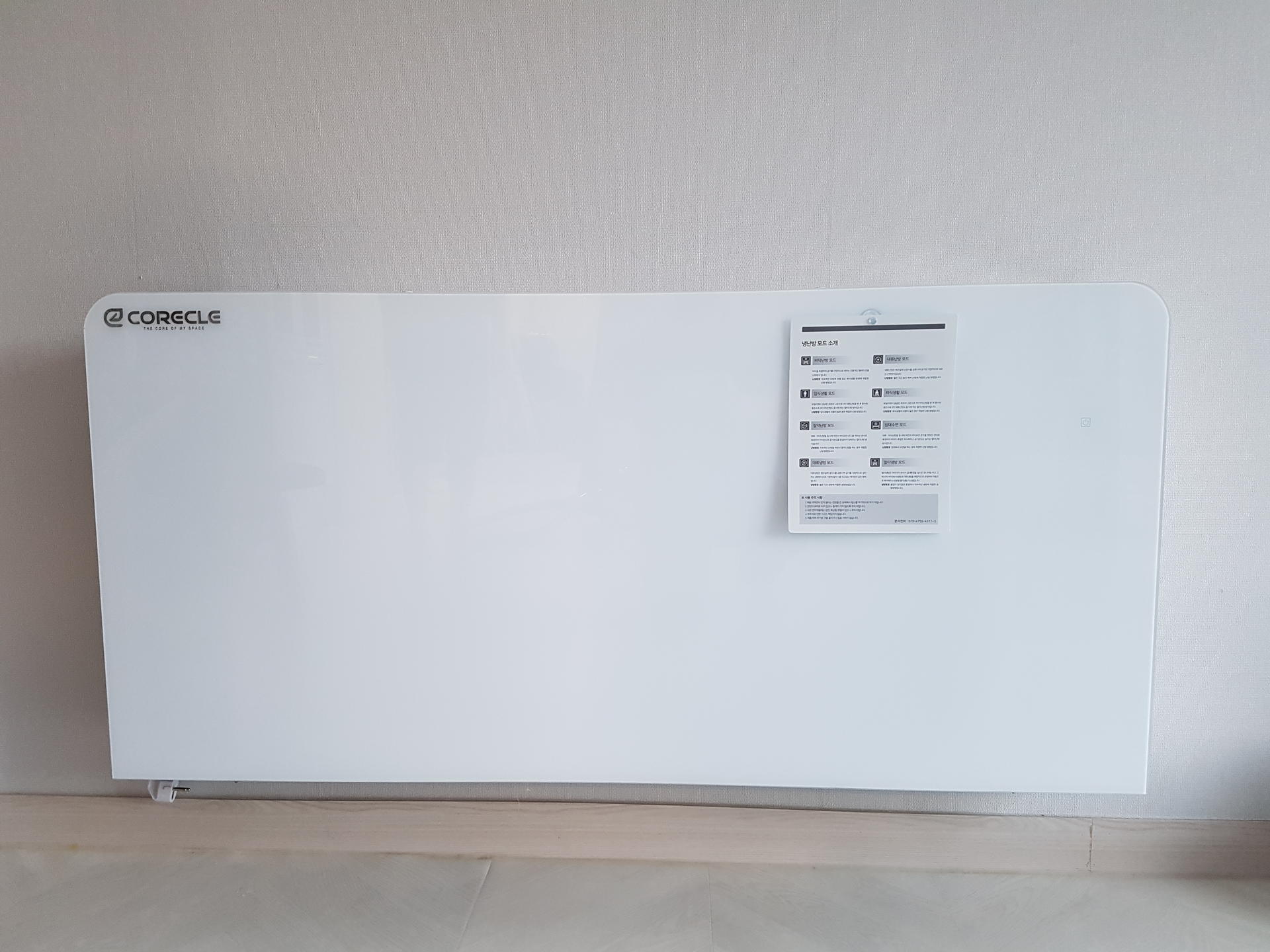

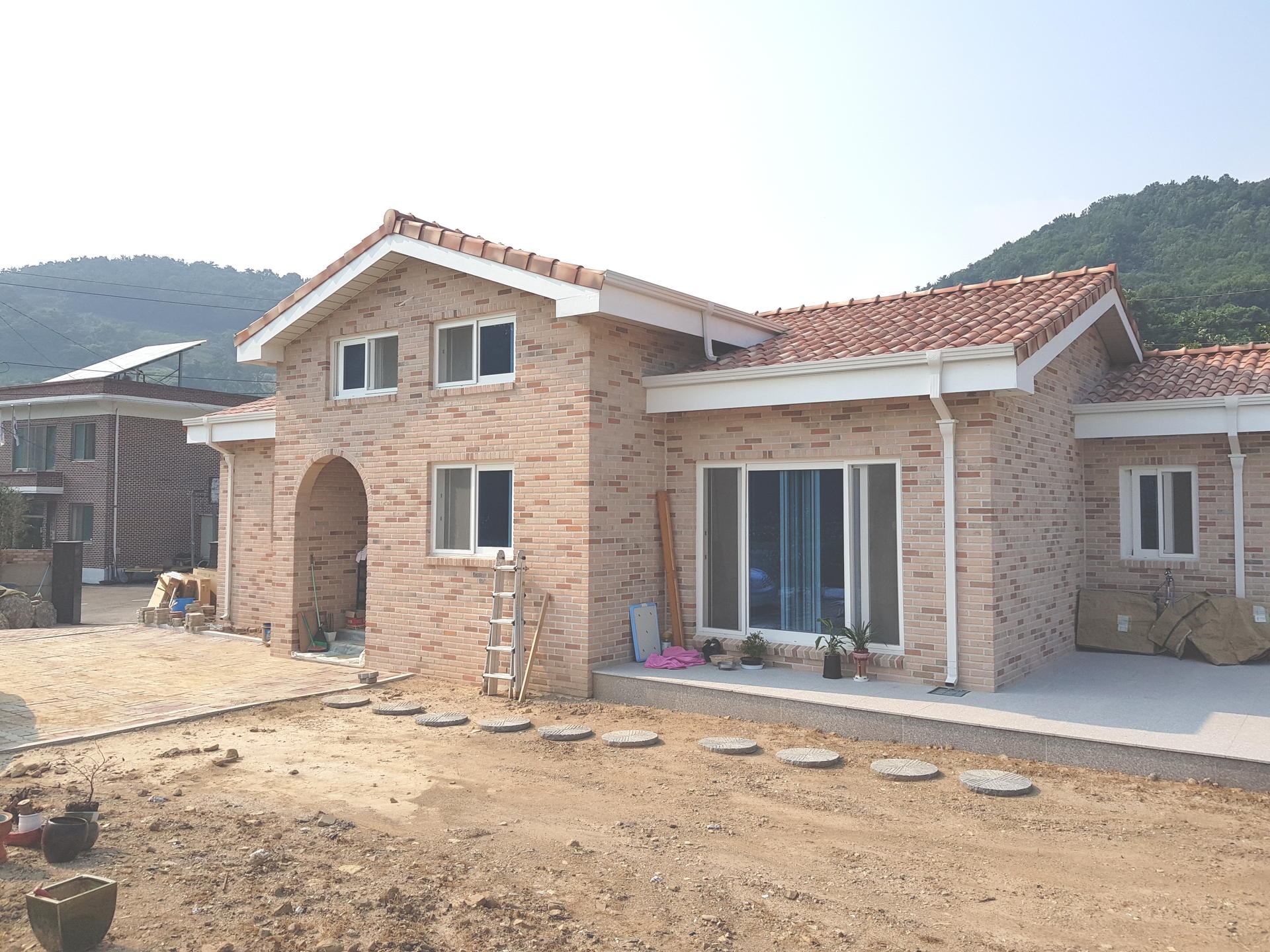

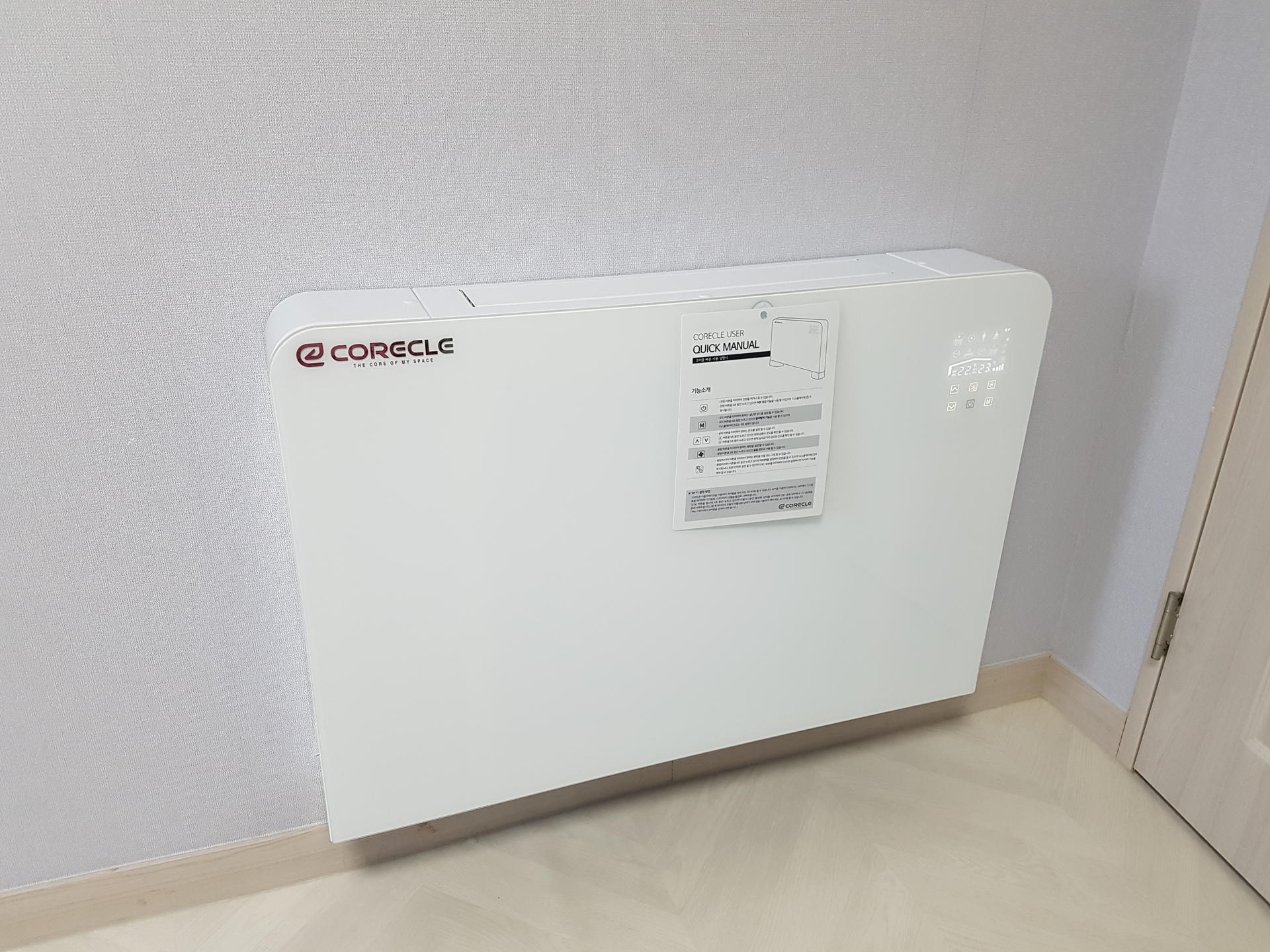

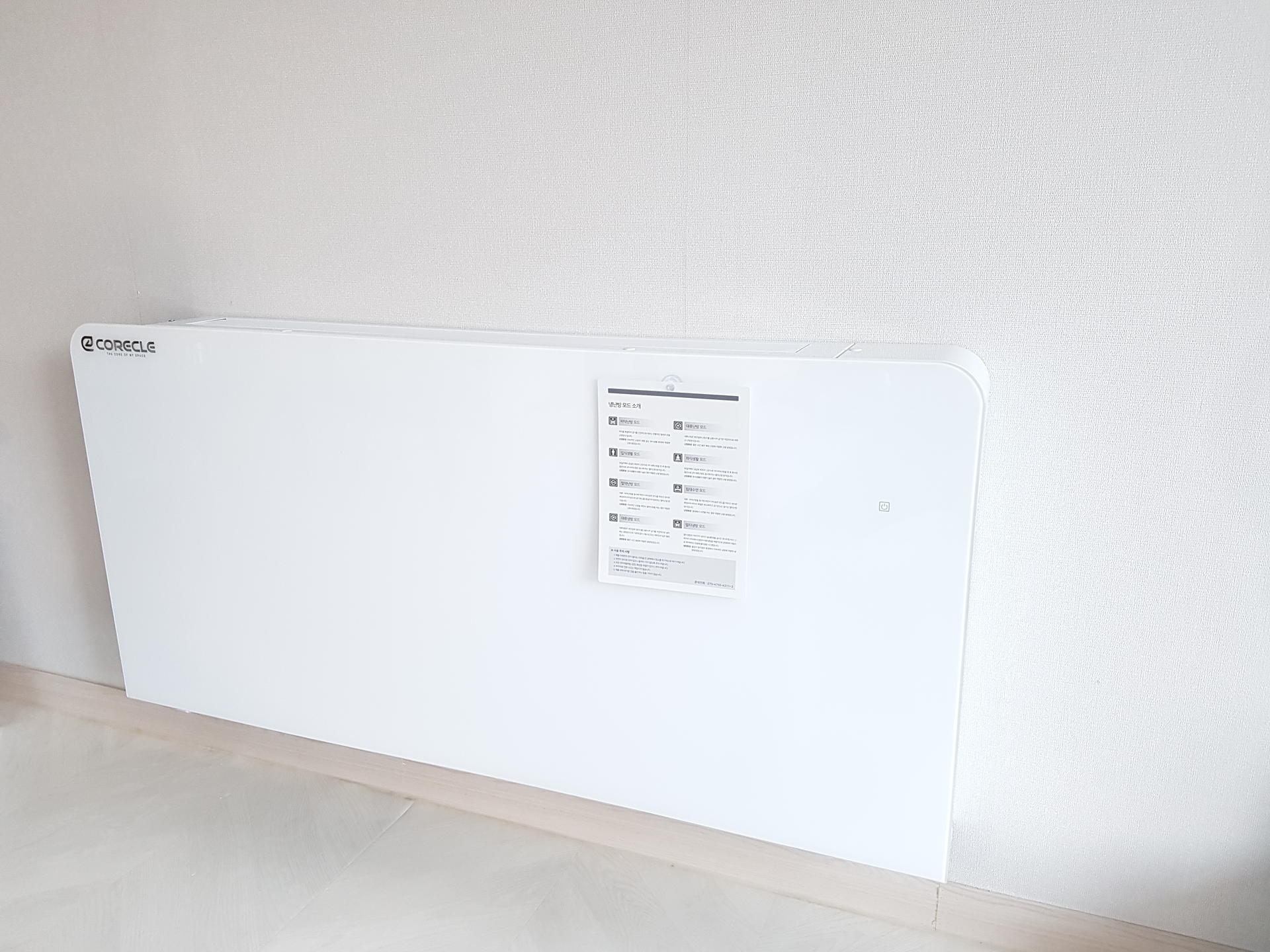

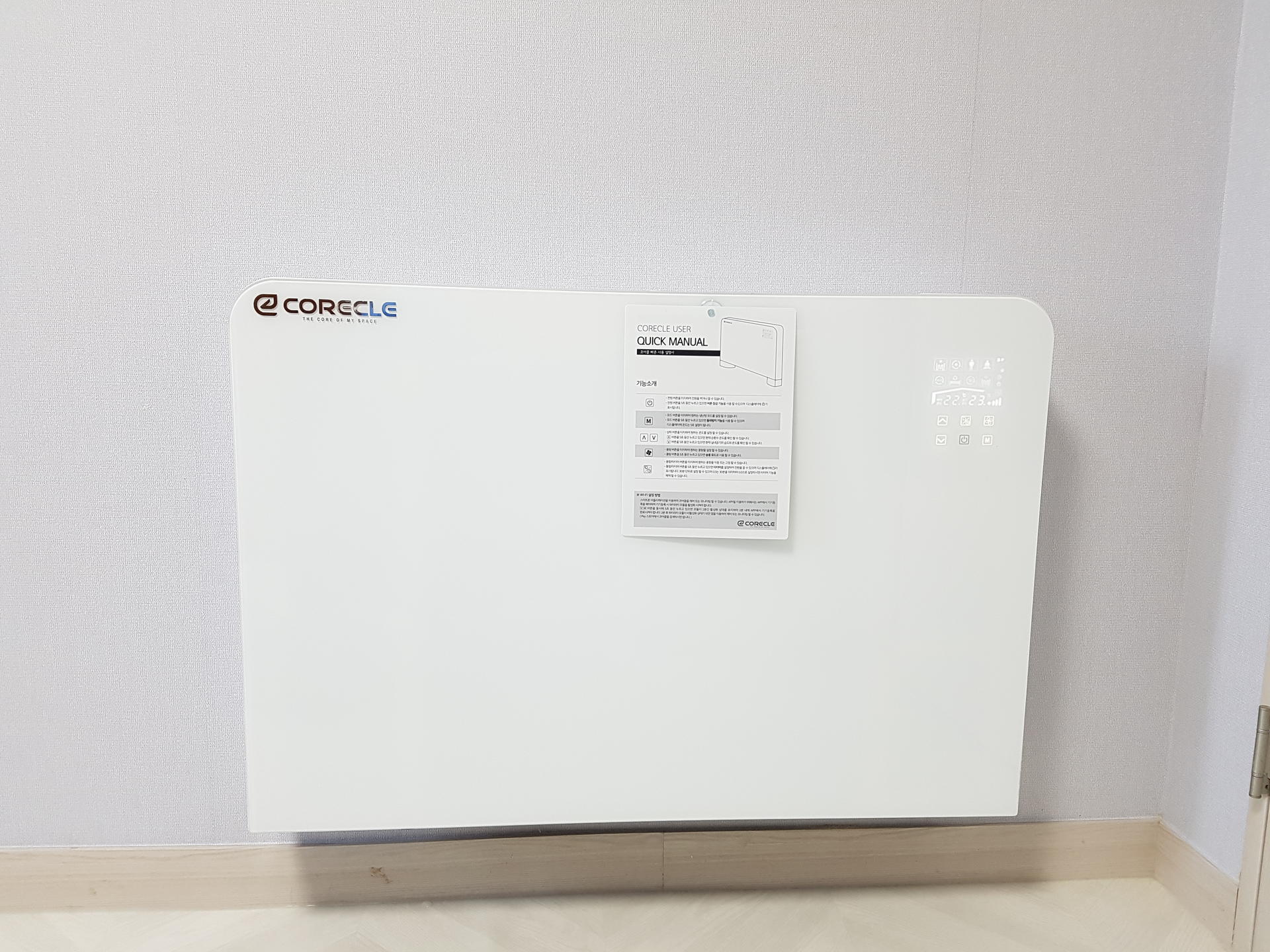

드디어 설치가 완료되었습니다.
요즘 지구온난화로 인해서 겨울은 혹한이 되면서 길어지고 여름은 혹서가 되면서 그 기간이 길어지고 있습니다.
봄과 가을이 점점 없어지고 있어서 너무 아쉽기도하고 걱정도 됩니다.
요즘 날씨가 너무 더운데 코어클 냉난방 시스템을 설치하여 사용 중인 현장은 어떤지 한 번 살펴보겠습니다.
코어클 설치는 거실, 안방, 작은방 이렇게 설치되었습니다.
보일러는 lpg 보일러와 코어클에서 공기열 히트펌프를 연동시켜 설치를 했습니다.
인버터 공기열 히트펌프 설치사진입니다.
인버터 공기열 히트펌프는 인버터 압축기, 브러시리스 DC팬모터 및 PFC제어방법을 사용하여 운전용량을 스스로 조절합니다.
인버터방식을 적용하여 필요한 만큼만 가동되는 형식이기때문에, 효율이 좋고 안정적이며,
표준히트펌프보다 에너지 소비량이 30% 적습니다.
에너지 절감이 뛰어나며, 시설비용이 저렴하고, 설치가 간단하여 일반 주택에 적용하기 최적화 되어있습니다.
히트펌프는 980x465x900(mm) 의 크기로 일반적인 2 in 1 에어컨의 실외기의 크기와 비슷하다고 생각하시면 됩니다.
- 멀티냉방 적용 결과 -
바닥냉방과 대류냉방을 동시에 운영하는 멀티냉방을 적용하여 보았습니다.
아래 사진의 코어클에 표시된 숫자를 확인하면 알 수 있듯이 실내온도가 22도 이고 바닥온도도 22도 입니다.

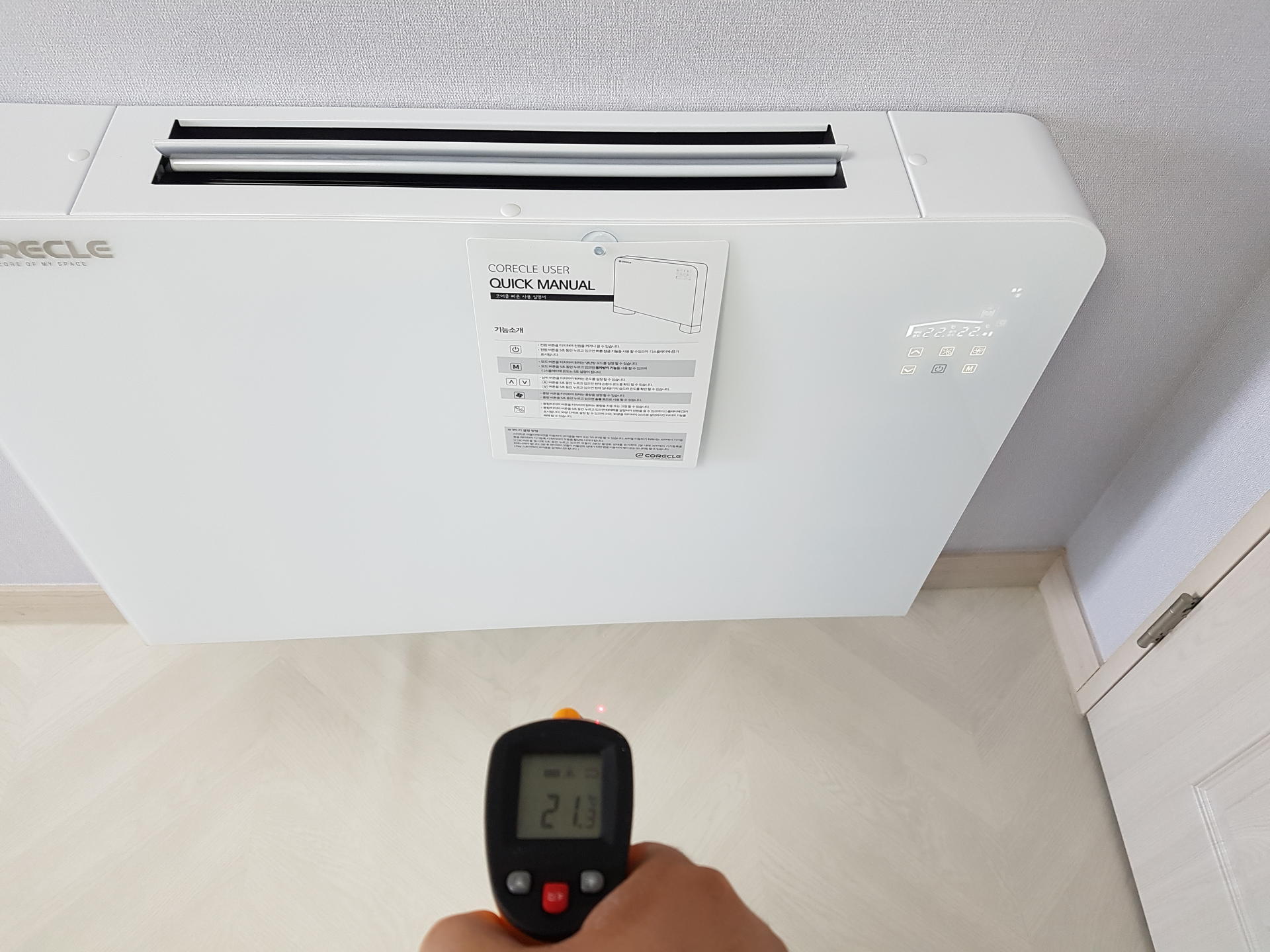

바닥온도를 적외선 온도측정기로 측정을 하여 확인을 해보니 21.3도 정도가 됩니다.

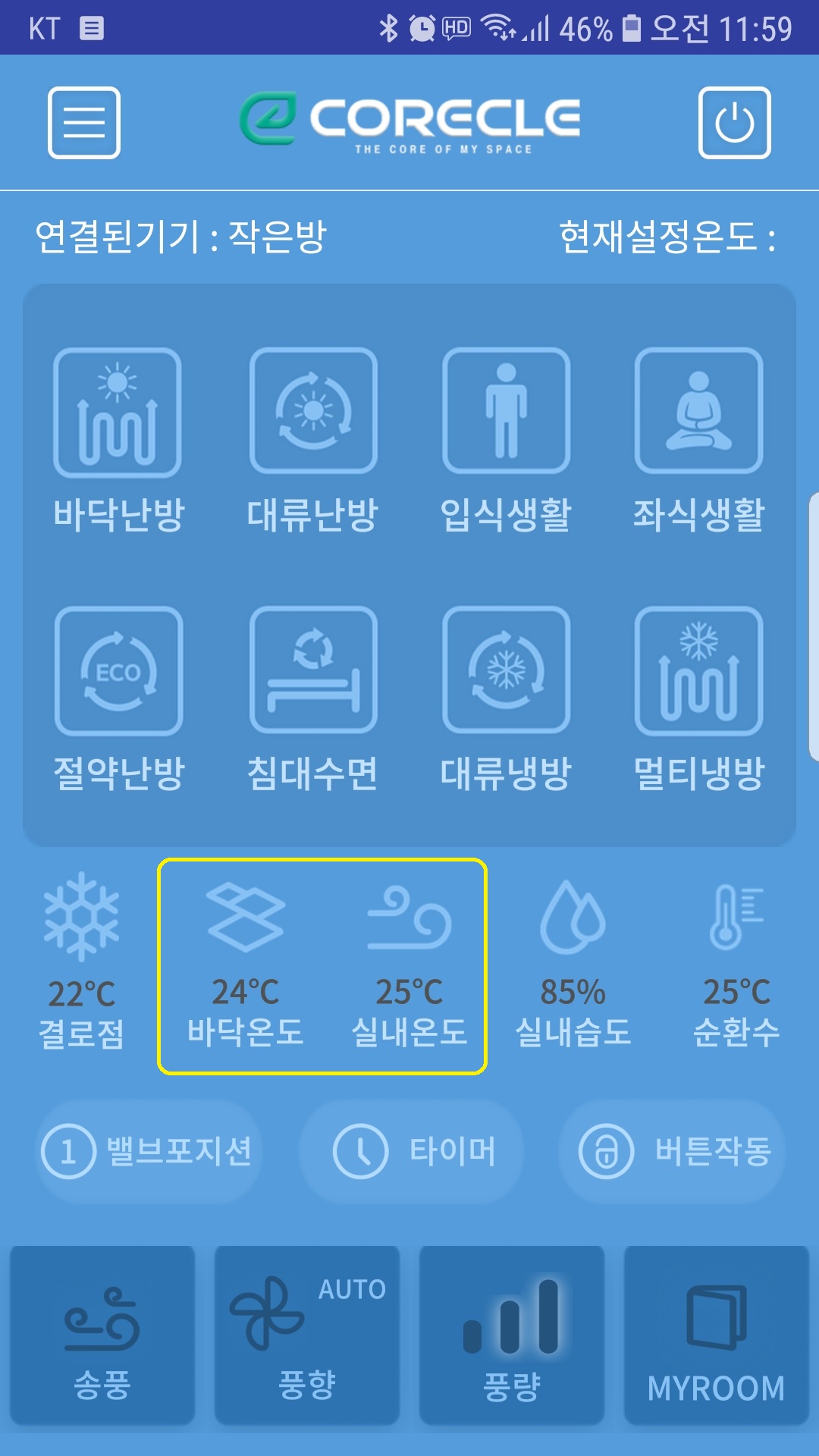

위 사진의 상태에서 냉방을 멈춘 후 12시간 후 공기온도와 바닥온도를 모니터링하여 확인 해보니 아래와 같은 결과가 나왔습니다.
냉방을 끄고 12시간이 지났는데도 불구하고 바닥온도는 24도 실내온도는25도를 유지하고 있습니다.
이와 같은 결과가 나온 이유는 한국의 습식 바닥난방(온돌난방)은 축열기능이 있는데 이것을 여름에 역으로 이용하여 축냉을 해서
냉방을 하면 냉방을 멈추더라도 오랜시간 동안 냉방을 지속 할 수 있는 것입니다.

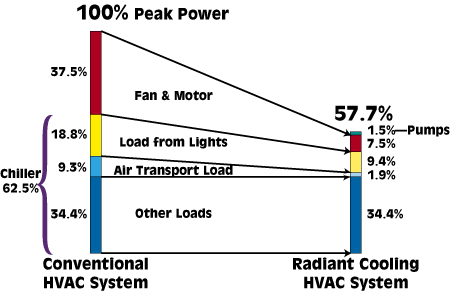

그래서 아래 그래프를 확인하면 알 수 있듯이 복사냉방은 일반냉방(HVAC)시스템 대비 40% 이상의 절감효과가 있습니다.
이 외에도 코어클의 멀티냉방은 찬 바람없이 냉방을 하기 때문에 쾌적하고 일반 에어컨과 달리 습도를 어느 정도 유지 시켜주기 때문에
목과 눈이 건조하거나 아프지않고 냉방병 또한 발생하지 않는 좋은 장점이 있습니다.
복사냉방은 이와 같이 아주 많은 장점이 있어 국내에는 한국토지주택공사 진주신사옥, 포스코 그린빌딩, 춘천 NHN 지식정보센터 등에
적용이 되어있습니다.
기존의 복사냉방 시스템은 복사패널, 제습장치, 덕트, 온습도센서, 중앙제어장치 등으로 구성되어 있어 시스템이 복잡하고 설비하기도
까다로우며 설비 비용은 일반 시스템에어컨 설치 비용의 5~7배 정도 비쌉니다. (30평형 적용 시 약 7000만원 소요)
이런 이유로 일반 주택에 복사냉방 시스템을 구축하는 것은 거의 불가능합니다. 그러나 코어클의 멀티냉방 시스템은 기존의 난방 설비배관을
그대로 이용하여 설비가 간단하며 대류냉방도 함께 병행하기때문에 기존의 복사냉방 시스템의 단점 또한 보완이 되었습니다.
무엇보다 설치 비용이 현재 복사냉방시스템의 1/5 ~ 1/7 정도로 냉난방 시스템에어컨 설치비용 정도의 비용으로 설치가 가능합니다.
앞으로 좋은 가격과 좋은 시스템으로 일반 주택에도 복사냉방 시스템을 구축 할 수 있도록 최선을 다하겠습니다.
